SEV.80.100.22.4.50D.Q
Данные каталога SEV.80.100.22.4.50D.Q
| Наименование продукции | SEV.80.100.22.4.50D.Q |
| Производственный номер | 97637769 |
| EAN номер | 5700310013749 |
Основные данные SEV.80.100.22.4.50D.Q
| Maкс. расход | 23.6 л/с |
| Макс. гидростатический напор | 12.2 м |
| Тип рабочего колеса | Свободно-вихревое |
| Максимальный размер частицы | 80 мм |
| Первичное уплотнение вала | SIC/SIC |
| Вторичное уплотнение вала | CARBON/CERAMICS |
| Макс. гидравлическое КПД | 50 % |
| Макс. рабочее давление | 6 бар |

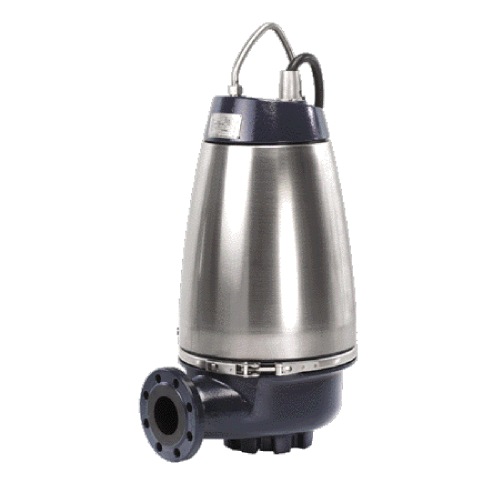

Изображение SEV.80.100.22.4.50D.Q
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

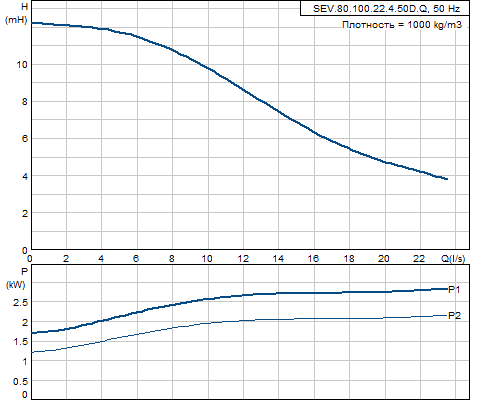

Кривая характеристики SEV.80.100.22.4.50D.Q
Жидкость SEV.80.100.22.4.50D.Q
| Диапазон температур жидкости | 0 .. 40 °C |
Материалы SEV.80.100.22.4.50D.Q
| Корпус насоса | Чугун GG20 |
| Рабочее колесо | EN W1.4408 |
Данные электрооборудования SEV.80.100.22.4.50D.Q
| Количество полюсов | 4 |
| Подводимая мощность - P1 | 2.9 кВт |
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Допуст.откл-е напряж | +6/-10 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 20 |
| Номинальный ток | 6,0-6,0 A |
| Расчетное значение тока от 3/4 нагрузки | 4.8 A |
| Расчетное значение тока от 1/2 нагрузки | 4.2 A |
| Пусковой ток | 32 A |
| Расчетное значение тока без нагрузки | 3.6 A |
| Cos phi - коэф-нт мощности | 0,74 |
| Cos phi - коэф. мощности при 0 нагрузке | 0,13 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,66 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,53 |
| Номинальная скорость | 1445 об/м |
| Крутящий момент заторможенного ротора | 32 Нм |
| Распределение крутящего момента | 45 Нм |
| Момент инерции | 0.024 кг м2 |
| КПД двигателя при полной нагрузке | 76,3 % |
| КПД двигателя при 3/4 нагрузки | 75,2 % |
| КПД двигателя при 1/2 нагрузки | 70,9 % |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | ТЕРМОВЫКЛЮЧАТЕЛЬ |
| Длина кабеля | 10 м |
| Тип кабеля | LYNIFLEX |
| Тип кабельной вилки | No plug |
Монтаж SEV.80.100.22.4.50D.Q
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 6 бар |
| Стандартный фланец | DIN |
| Выход насоса | DN 100 |
| Допустимое давление | PN 10 |
| Максимальная глубина установки | 20 м |
| Установка сухая / мокрая | D/S |
| Монтаж | горизонтальный или вертикальный |
Устр-ва управл-ия SEV.80.100.22.4.50D.Q
| Блок управления | не включен |
| Датчик влажности | без гигрометра |
| Датчик воды в масле | без водно-масляным датчиком |
| Датчик температур | N |
Другое SEV.80.100.22.4.50D.Q
| Нетто вес | 105 кг |

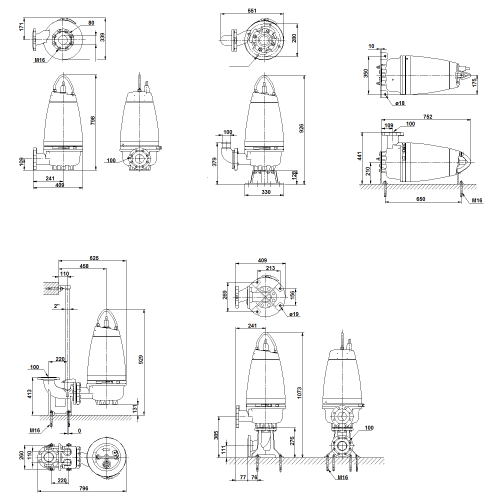

Габаритный чертеж SEV.80.100.22.4.50D.Q
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

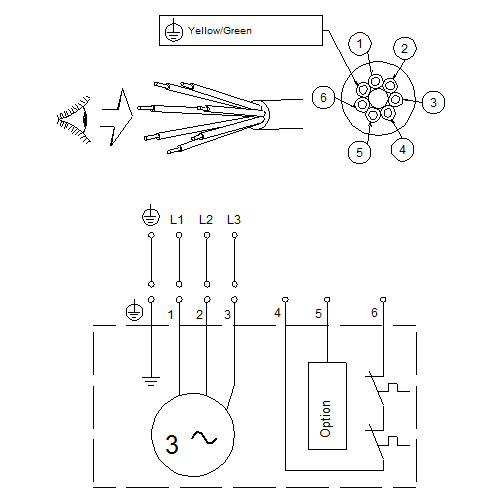

Схема подключений SEV.80.100.22.4.50D.Q
