Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN10 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
Основные данные NK 250-450/397 A2-F-A-E-BAQE
Частота вращения
990 об/м
Номинальная подача
556 м3/ч
Номинальный напор
22.6 м
Текущий диаметр рабочего колеса
397 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
60 мм
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Исполнение насоса
A2

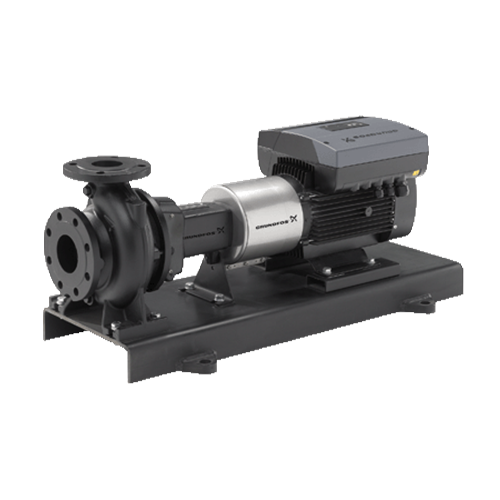

Изображение NK 250-450/397 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

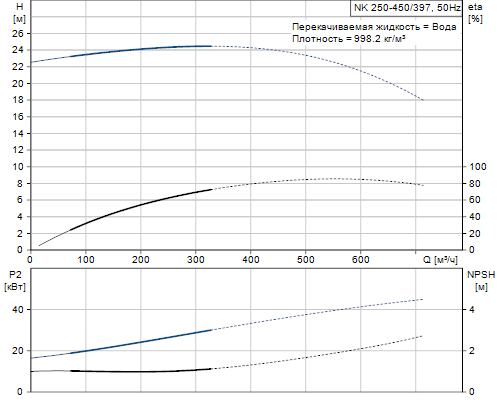

Кривая характеристики NK 250-450/397 A2-F-A-E-BAQE
Жидкость NK 250-450/397 A2-F-A-E-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы NK 250-450/397 A2-F-A-E-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Резина
EPDM
Код резины
E
Данные электрооборудования NK 250-450/397 A2-F-A-E-BAQE
Тип электродвигателя
SIEMENS
Класс энергоэфф-ти
IE3
Количество полюсов
6
Номинальная мощность - P2
30 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
58,0-55,0/33,5-32,0 A
Пусковой ток
660-660 %
Cos фи - характеристика мощности
0,83
Номинальная скорость
980 об/м
Энергоэффективность
IE3 92,9%
Эффективность электродвигателя при полной нагрузке
92,9-92,9 %
Эффективность двигателя при 3/4 нагрузки
93,6-93,6 %
Эффективность электродвигателя при 1/2 нагрузки
93,5-93,5 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83W15136
Тип смазки
Grease
Монтаж NK 250-450/397 A2-F-A-E-BAQE
Максимальная температура окружающей среды
55 °C
Макс. рабочее давление
10 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
DN 300
Выход насоса
DN 250
Допустимое давление
PN10
Тип муфты
Проставка
Щелевое уплотнение(я)
щелевое уплотнение
Опорная рама
EN / ISO
Другое NK 250-450/397 A2-F-A-E-BAQE
Мин.показ.эффективн, MEI ≥
0.64
Нетто вес
1330 кг
Полный вес
1530 кг
Объем упаковки
3.97 м3

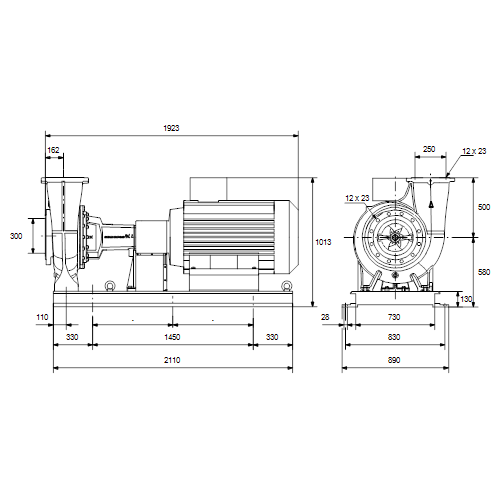

Габаритный чертеж NK 250-450/397 A2-F-A-E-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
