NK 150-315.1/315 A2-F-A-E-BAQE

/ Каталог / Насосы / Grundfos / Grundfos NK, NKE / Grundfos NK Модель A / NK 150-315.1/315 A2-F-A-E-BAQE

Заказать

Данные каталога NK 150-315.1/315 A2-F-A-E-BAQE

Наименование продукцииNK 150-315.1/315 A2-F-A-E-BAQE
Производственный номер98275289
EAN номер5711492303313

Описание NK 150-315.1/315 A2-F-A-E-BAQE

NK 150-315.1/315 A2-F-A-E-BAQE

Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN10 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.

Основные данные NK 150-315.1/315 A2-F-A-E-BAQE

Частота вращения1480 об/м
Номинальная подача416 м3/ч
Номинальный напор26 м
Текущий диаметр рабочего колеса315 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала42 мм
Допуск на рабочие хар-киISO 9906:1999 Annex A
Исполнение насосаA2

Изображение NK 150-315.1/315 A2-F-A-E-BAQE

Изображение насосов NK 150-315.1/315 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

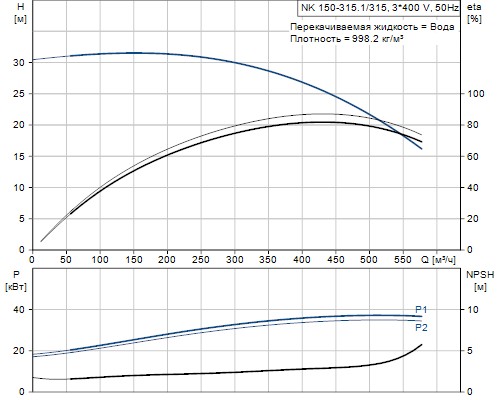

Кривая характеристики NK 150-315.1/315 A2-F-A-E-BAQE

Кривая характеристики насосов NK 150-315.1/315 A2-F-A-E-BAQE

Жидкость NK 150-315.1/315 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C
Темпер. жидкости20 °C
Плотность998.2 кг/м3

Материалы NK 150-315.1/315 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 150-315.1/315 A2-F-A-E-BAQE

Тип электродвигателяSIEMENS
Класс энергоэфф-тиIE2
Количество полюсов4
Номинальная мощность - P237 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-415D/660-690Y V
Номинальный ток67,0/38,5 A
Пусковой ток680-680 %
Cos фи - характеристика мощности0,85
Номинальная скорость1480 об/м
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83B15134
Тип смазкиGrease

Характеристика двигателя NK 150-315.1/315 A2-F-A-E-BAQE

Характеристика двигателя насосов NK 150-315.1/315 A2-F-A-E-BAQE

Монтаж NK 150-315.1/315 A2-F-A-E-BAQE

Максимальная температура окружающей среды40 °C
Макс. рабочее давление10 бар
Стандартный фланецEN 1092-2
Код соединенияF
Вход насосаDN 200
Выход насосаDN 150
Допустимое давлениеPN10
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NK 150-315.1/315 A2-F-A-E-BAQE

Мин.показ.эффективн, MEI ≥0.65
Нетто вес729 кг
Полный вес843 кг
Объем упаковки1.91 м3

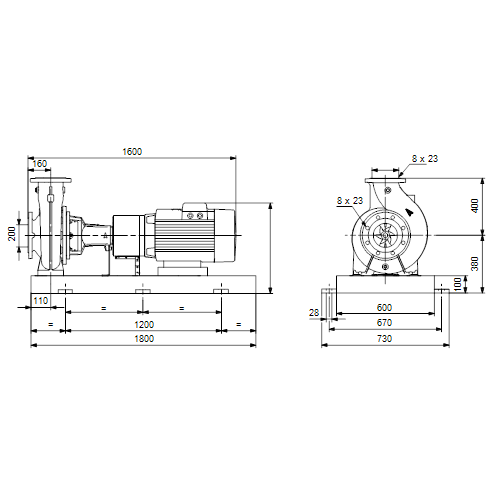

Габаритный чертеж NK 150-315.1/315 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 150-315.1/315 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NK 150-315.1/315 A2-F-A-E-BAQE

Схема подключений насосов NK 150-315.1/315 A2-F-A-E-BAQE
