NK 150-400/357 A-E-BAQE
Данные каталога NK 150-400/357 A-E-BAQE
| Наименование продукции | NK 150-400/357 A-BAQE |
| Производственный номер | 95107243 |
| EAN номер | 5700836571174 |
Описание NK 150-400/357 A-E-BAQE
| NK 150-400/357 A-BAQE Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2. Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон. Насос и 3-фазный двигатель переменного тока монтируются по отдельности на общей плите-основании и соединяются через Проставка-муфту. Рабочее колесо гидравлически и динамически сбалансировано. Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал и Чугунрабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756. |
Основные данные NK 150-400/357 A-E-BAQE
| Частота вращения | 975 об/м |
| Номинальная подача | 268 м3/ч |
| Номинальный напор | 17.4 м |
| Текущий диаметр рабочего колеса | 357 мм |
| Уплотнение вала | BAQE |
| Вторичное уплотнение вала | NONE |
| Диаметр вала | 42 мм |
| Макс. рабочее давление | 10 бар |
Изображение NK 150-400/357 A-E-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

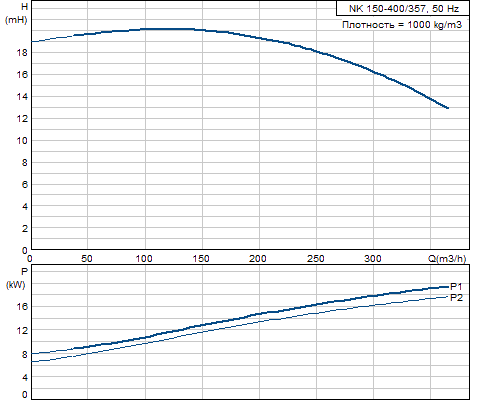

Кривая характеристики NK 150-400/357 A-E-BAQE
Жидкость NK 150-400/357 A-E-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы NK 150-400/357 A-E-BAQE
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-GJL-200 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования NK 150-400/357 A-E-BAQE
| Тип электродвигателя | SIEMENS |
| Класс энергоэффективности | NA |
| Количество полюсов | 6 |
| Номинальная мощность - P2 | 18.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 38,0/22,0 A |
| Пусковой ток | 620 % |
| Cos фи - характеристика мощности | 0,77 |
| Номинальная скорость | 975 об/м |
| Эффективность электродвигателя при полной нагрузке | 91,0 % |
| Эффективность двигателя при 3/4 нагрузки | 91,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 90,0 % |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 83C15128 |
| Типоразмер двигателя | Энергоэффективные |
| Тип смазки | Grease |
Монтаж NK 150-400/357 A-E-BAQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | EN 1092-2 |
| Вход насоса | DN 200 |
| Выход насоса | DN 150 |
| Допустимое давление | PN10 |
| Тип муфты | Проставка |
| Щелевое уплотнение(я) | щелевое уплотнение |
Другое NK 150-400/357 A-E-BAQE
| Нетто вес | 637 кг |
| Полный вес | 754 кг |
| Объем упаковки | 3.33 м3 |

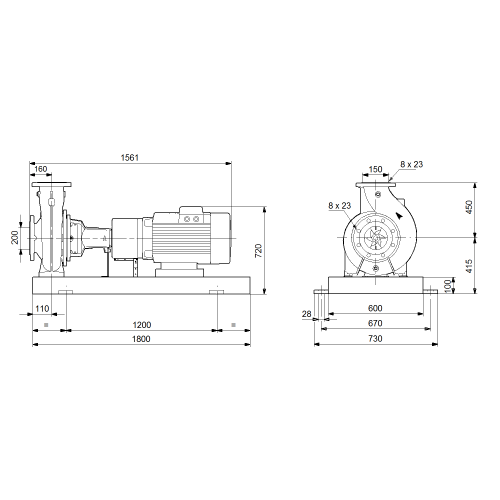

Габаритный чертеж NK 150-400/357 A-E-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений NK 150-400/357 A-E-BAQE
