Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.
Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Рабочее колесо гидравлически и динамически сбалансировано.
Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал и Чугун рабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.
Основные данные NK 150-315/338 A2-F-A-E-BAQE
Частота вращения
1490 об/м
Номинальная подача
604 м3/ч
Номинальный напор
35.5 м
Текущий диаметр рабочего колеса
338 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Исполнение насоса
A2
Изображение NK 150-315/338 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

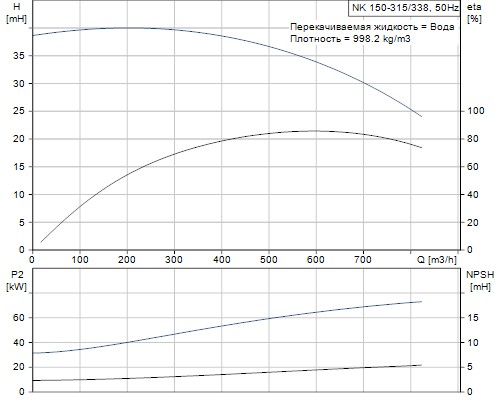

Кривая характеристики NK 150-315/338 A2-F-A-E-BAQE
Жидкость NK 150-315/338 A2-F-A-E-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Материалы NK 150-315/338 A2-F-A-E-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Резина
EPDM
Код резины
E
Данные электрооборудования NK 150-315/338 A2-F-A-E-BAQE
Тип электродвигателя
MMG280MA
Класс энергоэфф-ти
IE2
Количество полюсов
4
Номинальная мощность - P2
90 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
168-152/96,0-87,5 A
Пусковой ток
720-720 %
Cos фи - характеристика мощности
0,87
Номинальная скорость
1490 об/м
Энергоэффективность
IE2 94,3%
Эффективность электродвигателя при полной нагрузке
94,3-94,3 %
Эффективность двигателя при 3/4 нагрузки
94,2-94,2 %
Эффективность электродвигателя при 1/2 нагрузки
93,3-93,3 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83L15142
Тип смазки
Grease
Монтаж NK 150-315/338 A2-F-A-E-BAQE
Максимальная температура окружающей среды
60 °C
Макс. рабочее давление
10 бар
Стандартный фланец
EN 1092-2
Вход насоса
DN 200
Выход насоса
DN 150
Допустимое давление
PN10
Тип муфты
Проставка
Щелевое уплотнение(я)
щелевое уплотнение
Другое NK 150-315/338 A2-F-A-E-BAQE
Нетто вес
1180 кг
Полный вес
1290 кг
Объем упаковки
3.33 м3
Габаритный чертеж NK 150-315/338 A2-F-A-E-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
