NK 150-200/224 A2-F-A-E-BAQE

/ Каталог / Насосы / Grundfos / Grundfos NK, NKE / Grundfos NK Модель A / NK 150-200/224 A2-F-A-E-BAQE

Заказать

Данные каталога NK 150-200/224 A2-F-A-E-BAQE

Наименование продукцииNK 150-200/224 A2-A-E-BAQE
Производственный номер97830520
EAN номер5710625406518

Описание NK 150-200/224 A2-F-A-E-BAQE

NK 150-200/224 A2-A-E-BAQE

Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.

Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.

Рабочее колесо гидравлически и динамически сбалансировано.

Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал и Чугун рабочее колесо из нержавеющей стали и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.

Основные данные NK 150-200/224 A2-F-A-E-BAQE

Частота вращения1460 об/м
Номинальная подача400 м3/ч
Номинальный напор9.6 м
Текущий диаметр рабочего колеса224 мм
Уплотнение валаBAQE
Вторичное уплотнение валаNONE
Диаметр вала32 мм
Исполнение насосаA2

Изображение NK 150-200/224 A2-F-A-E-BAQE

Изображение насосов NK 150-200/224 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

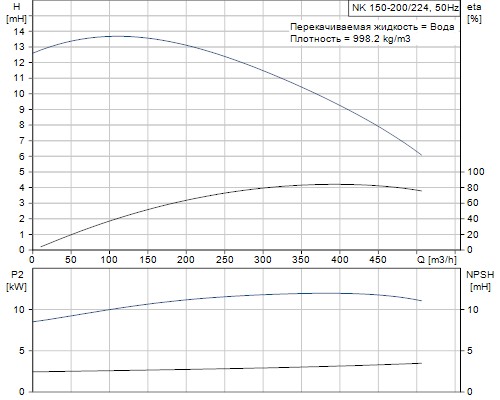

Кривая характеристики NK 150-200/224 A2-F-A-E-BAQE

Кривая характеристики насосов NK 150-200/224 A2-F-A-E-BAQE

Жидкость NK 150-200/224 A2-F-A-E-BAQE

Рабочая жидкостьВода
Диапазон температур жидкости0 .. 120 °C

Материалы NK 150-200/224 A2-F-A-E-BAQE

Корпус насосаЧугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесоЧугун
EN-GJL-200
ASTM A48-30 B
Код материалаA
РезинаEPDM
Код резиныE

Данные электрооборудования NK 150-200/224 A2-F-A-E-BAQE

Тип электродвигателяMMG160L
Класс энергоэфф-тиIE2 [IE2]
Количество полюсов4
Номинальная мощность - P215 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 380-420D/660-725Y V
Номинальный ток29,0-26,5/16,8-15,2 A
Пусковой ток750-750 %
Cos фи - характеристика мощности0,86
Номинальная скорость1460 об/м
ЭнергоэффективностьIE2 91,0%
Эффективность электродвигателя при полной нагрузке91,0-91,0 %
Эффективность двигателя при 3/4 нагрузки91,0-91,0 %
Эффективность электродвигателя при 1/2 нагрузки90,8-90,8 %
Класс защиты (IEC 34-5)55 (Protect. water jets/dust)
Класс изоляции (IEC 85)F
Защита электродвигателяPTC
Номер электродвигателя83L15126
Тип смазкиGrease

Монтаж NK 150-200/224 A2-F-A-E-BAQE

Максимальная температура окружающей среды60 °C
Макс. рабочее давление10 бар
Стандартный фланецEN 1092-2
Вход насосаDN 200
Выход насосаDN 150
Допустимое давлениеPN10
Тип муфтыПроставка
Щелевое уплотнение(я)щелевое уплотнение

Другое NK 150-200/224 A2-F-A-E-BAQE

Нетто вес497 кг
Полный вес611 кг
Объем упаковки1.91 м3

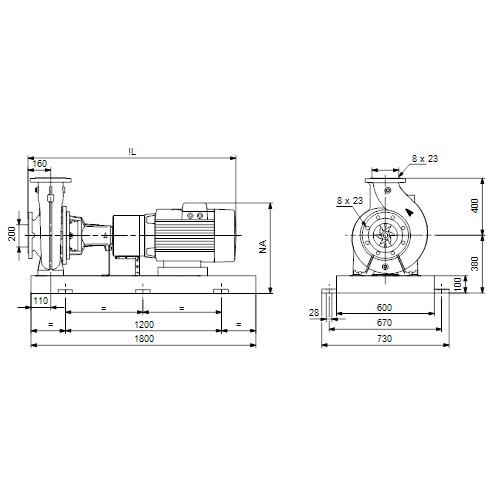

Габаритный чертеж NK 150-200/224 A2-F-A-E-BAQE

Габаритный чертеж насосов NK 150-200/224 A2-F-A-E-BAQE
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений NK 150-200/224 A2-F-A-E-BAQE

Схема подключений насосов NK 150-200/224 A2-F-A-E-BAQE
