Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733. Фланцы - PN16 с размерами в соответствии с EN 1092-2. Насос оборудован осевым всасывающим, радиальным выходным патрубками и горизонтальным валом. Он имеет конструкцию с разборной муфтой, что обеспечивает демонтаж муфты, кронштейна подшипника и рабочего колеса, не демонтируя электродвигатель, корпус насоса или трубную обвязку. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос оснащен асинхронным электродвигателем с воздушным охлаждением, с креплением на лапах. Насос и электродвигатель поставляются смонтированными на общей плите-основании.
Основные данные NK 125-400/384 A2-F-A-E-BAQE
Частота вращения
975 об/м
Номинальная подача
170 м3/ч
Номинальный напор
20.9 м
Текущий диаметр рабочего колеса
384 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Исполнение насоса
A2

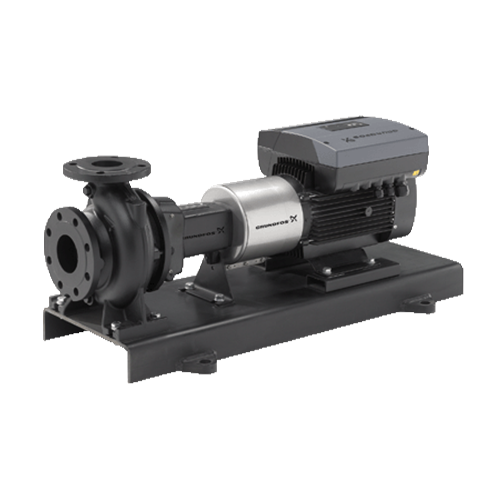

Изображение NK 125-400/384 A2-F-A-E-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики NK 125-400/384 A2-F-A-E-BAQE
Жидкость NK 125-400/384 A2-F-A-E-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы NK 125-400/384 A2-F-A-E-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Резина
EPDM
Код резины
E
Данные электрооборудования NK 125-400/384 A2-F-A-E-BAQE
Тип электродвигателя
SIEMENS
Класс энергоэфф-ти
IE3
Количество полюсов
6
Номинальная мощность - P2
7.5 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
16,0-14,6/9,20-8,40 A
Пусковой ток
630-630 %
Cos фи - характеристика мощности
0,80
Номинальная скорость
975 об/м
Энергоэффективность
IE3 89,1%
Эффективность электродвигателя при полной нагрузке
89,1-89,1 %
Эффективность двигателя при 3/4 нагрузки
90,0-90,0 %
Эффективность электродвигателя при 1/2 нагрузки
89,8-89,8 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83W15126
Тип смазки
Grease
Монтаж NK 125-400/384 A2-F-A-E-BAQE
Максимальная температура окружающей среды
55 °C
Макс. рабочее давление
16 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
DN 150
Выход насоса
DN 125
Допустимое давление
PN16
Тип муфты
Проставка
Щелевое уплотнение(я)
щелевое уплотнение
Опорная рама
EN / ISO
Другое NK 125-400/384 A2-F-A-E-BAQE
Мин.показ.эффективн, MEI ≥
0.50
Нетто вес
595 кг
Полный вес
709 кг
Объем упаковки
1.91 м3

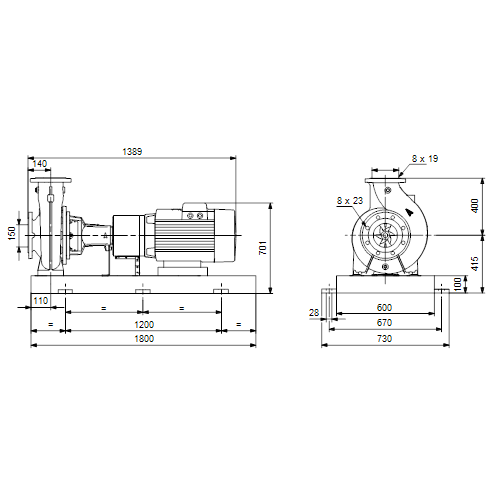

Габаритный чертеж NK 125-400/384 A2-F-A-E-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
