NBE 100-160/165 A-F-A-BAQE
Данные каталога NBE 100-160/165 A-F-A-BAQE
| Наименование продукции | NBE 100-160/165 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 95108697 |
| EAN номер | 5700836496903 |
Описание NBE 100-160/165 A-F-A-BAQE
| NBE 100-160/165 A-F-A-BAQE Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2. Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон. Рабочее колесо гидравлически и динамически сбалансировано. Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал из нержавеющей стали и Чугунрабочее колесо, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756. Насос оснащён трёхфазным двигателем MGE с фланцем IEC с преобразователем частоты и ПИ-контроллером, встроенным в клеммную коробку двигателя. Так как для защиты двигателя и электронного оборудования от перегрузки и перегрева имеется встроенная защита, никаких дополнительных устройств не требуется. Возможно подключение внешнего датчика, если требуется управление работой насоса, например, по расходу, дифференциальному давлению или температуре. |
Основные данные NBE 100-160/165 A-F-A-BAQE
| Частота вращения | 1430 об/м |
| Номинальная подача | 111 м3/ч |
| Номинальный напор | 6.2 м |
| Текущий диаметр рабочего колеса | 165 мм |
| Уплотнение вала | BAQE |
| Вторичное уплотнение вала | NONE |
| Диаметр вала | 24 мм |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |

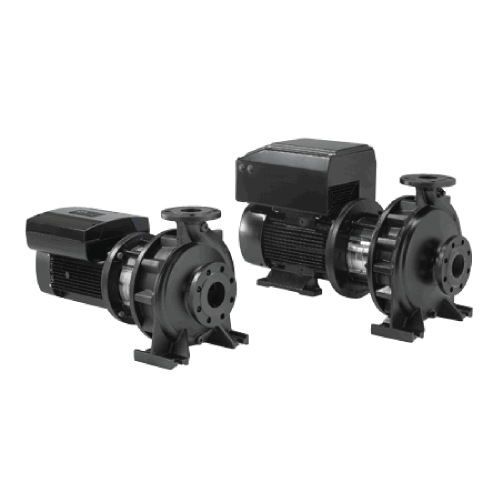

Изображение NBE 100-160/165 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

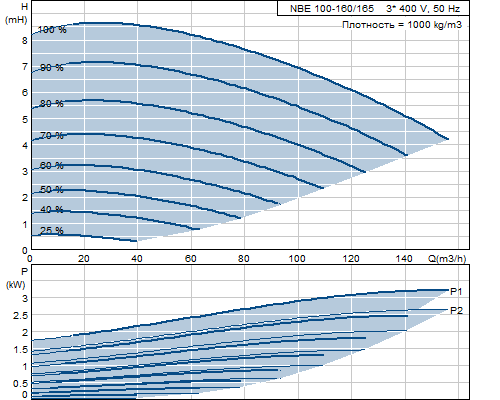

Кривая характеристики NBE 100-160/165 A-F-A-BAQE
Жидкость NBE 100-160/165 A-F-A-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы NBE 100-160/165 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-GJL-200 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования NBE 100-160/165 A-F-A-BAQE
| Тип электродвигателя | 100LC |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 3 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 6,20-5,00 A |
| Cos фи - характеристика мощности | 0,94-0,91 |
| Номинальная скорость | 180-1740 об/м |
| Класс защиты (IEC 34-5) | 55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | B |
| Номер электродвигателя | 87761017 |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |
| Тип смазки | Grease |

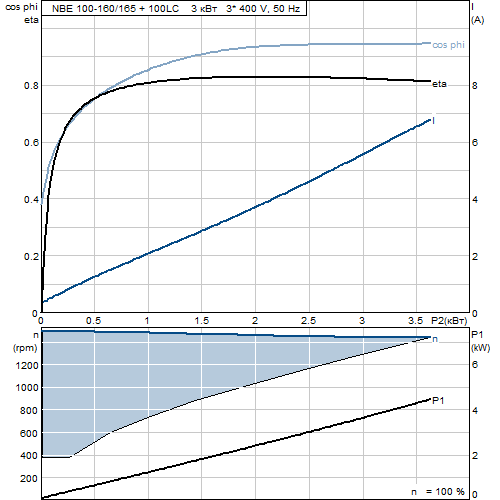

Характеристика двигателя NBE 100-160/165 A-F-A-BAQE
Монтаж NBE 100-160/165 A-F-A-BAQE
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | EN 1092-2 |
| Код соединения | F |
| Вход насоса | DN 125 |
| Выход насоса | DN 100 |
| Допустимое давление | PN 16 |
| Щелевое уплотнение(я) | щелевое уплотнение |
Другое NBE 100-160/165 A-F-A-BAQE
| Электродвигатели класса энергоэффективности IE3 |  |
| Нетто вес | 106 кг |
| Полный вес | 108 кг |
| Объем упаковки | 0.324 м3 |
| № структурного файла | 96116093 |

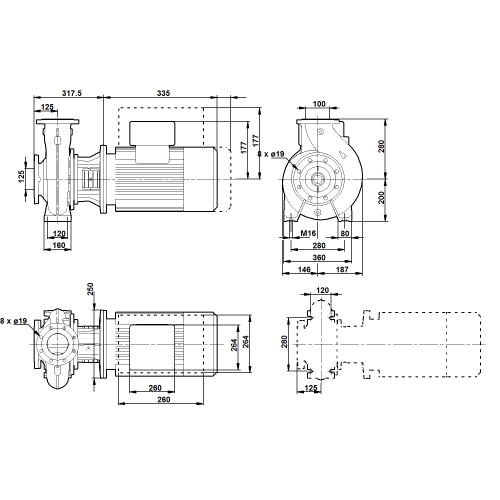

Габаритный чертеж NBE 100-160/165 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений NBE 100-160/165 A-F-A-BAQE
