Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Основные данные NBE 65-125/144 A-F-A-BAQE
Частота вращения
1450 об/м
Номинальная подача
61 м3/ч
Номинальный напор
5.4 м
Текущий диаметр рабочего колеса
144 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
24 мм
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Исполнение насоса
A
Изображение NBE 65-125/144 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики NBE 65-125/144 A-F-A-BAQE
Жидкость NBE 65-125/144 A-F-A-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы NBE 65-125/144 A-F-A-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Данные электрооборудования NBE 65-125/144 A-F-A-BAQE
Тип электродвигателя
90SD
Количество полюсов
4
Номинальная мощность - P2
1.1 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-500 V
Номинальный ток
2,20-1,90 A
Cos фи - характеристика мощности
0,91-0,79
Номинальная скорость
180-2000 об/м
Энергоэффективность
87,5%
Класс защиты (IEC 34-5)
IP55
Класс изоляции (IEC 85)
F
Защита электродвигателя
Да
Номер электродвигателя
98190210
Монтажн. обозначение по IEC 34-7
IM V1/B5
Тип смазки
Grease

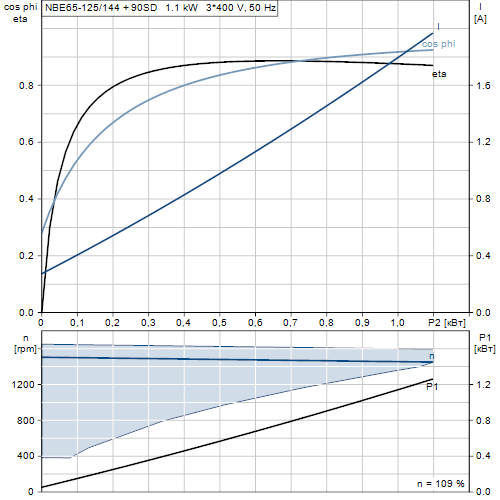

Характеристика двигателя NBE 65-125/144 A-F-A-BAQE
Монтаж NBE 65-125/144 A-F-A-BAQE
Максимальная температура окружающей среды
50 °C
Макс. рабочее давление
16 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
DN 80
Выход насоса
DN 65
Допустимое давление
PN 16
Щелевое уплотнение(я)
щелевое уплотнение
Устр-ва управл-ия NBE 65-125/144 A-F-A-BAQE
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM200 - Standard (Стандартный)
Другое NBE 65-125/144 A-F-A-BAQE
Маркировка
Grundfos Blueflux
Мин.показ.эффективн, MEI ≥
0.70
Нетто вес
49 кг
Полный вес
55 кг
Объем упаковки
0.138 м3
№ структурного файла
98478703
Габаритный чертеж NBE 65-125/144 A-F-A-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
