Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с синхронным электродвигателем на постоянных магнитах с воздушным охлаждением. Электродвигатель включает частотный преобразователь и ПИ-регулятор в клеммной коробке. Это обеспечивает постоянное плавное регулирование частоты вращения электродвигателя, а также возможность корректировки рабочих характеристик в соответствии с заданными требованиями. Сочетание КПД электродвигателя с возможностью частотного регулирования превосходит КПД, определённый для двигателей класса IE4 с фиксированной скоростью согласно стандарту IEC 60034-30-1, ред. 1.
Основные данные NBE 32-125.1/121 A-F-A-BAQE
Частота вращения
2901 об/м
Номинальная подача
19.7 м3/ч
Номинальный напор
15.7 м
Текущий диаметр рабочего колеса
121 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
24 мм
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Исполнение насоса
A

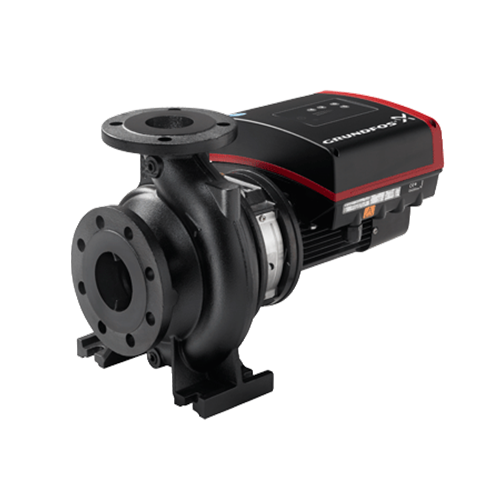

Изображение NBE 32-125.1/121 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

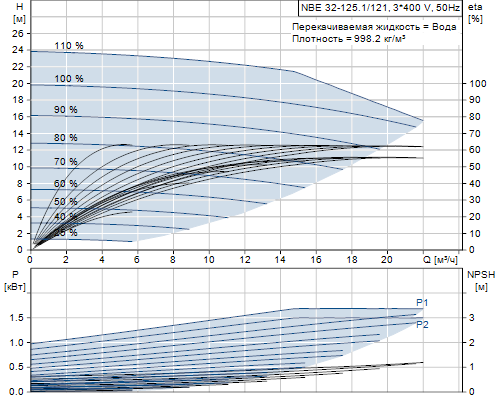

Кривая характеристики NBE 32-125.1/121 A-F-A-BAQE
Жидкость NBE 32-125.1/121 A-F-A-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы NBE 32-125.1/121 A-F-A-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A

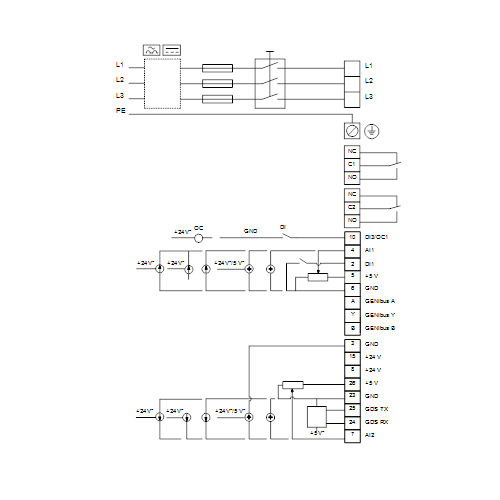

Данные электрооборудования NBE 32-125.1/121 A-F-A-BAQE
Тип электродвигателя
90SC
Количество полюсов
2
Номинальная мощность - P2
1.5 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-500 V
Номинальный ток
2,90-2,40 A
Cos фи - характеристика мощности
0,92-0,84
Номинальная скорость
360-4000 об/м
Энергоэффективность
88,0%
Класс защиты (IEC 34-5)
IP55
Класс изоляции (IEC 85)
F
Защита электродвигателя
Да
Номер электродвигателя
98248283
Монтажн. обозначение по IEC 34-7
IM V1/B5
Тип смазки
Grease

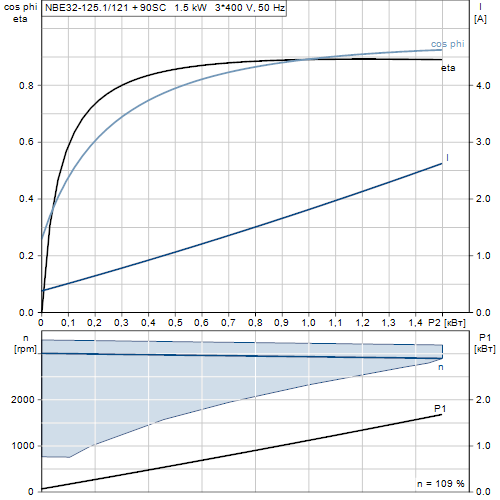

Характеристика двигателя NBE 32-125.1/121 A-F-A-BAQE
Монтаж NBE 32-125.1/121 A-F-A-BAQE
Максимальная температура окружающей среды
50 °C
Макс. рабочее давление
16 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
DN 50
Выход насоса
DN 32
Допустимое давление
PN 16
Щелевое уплотнение(я)
щелевое уплотнение
Устр-ва управл-ия NBE 32-125.1/121 A-F-A-BAQE
Панель управления
HMI200 - Стандарт
Функциональный модуль
FM200 - Standard (Стандартный)
Другое NBE 32-125.1/121 A-F-A-BAQE
Маркировка
Grundfos Blueflux
Мин.показ.эффективн, MEI ≥
0.70
Нетто вес
38 кг
Полный вес
44 кг
Объем упаковки
0.138 м3
№ структурного файла
98478721

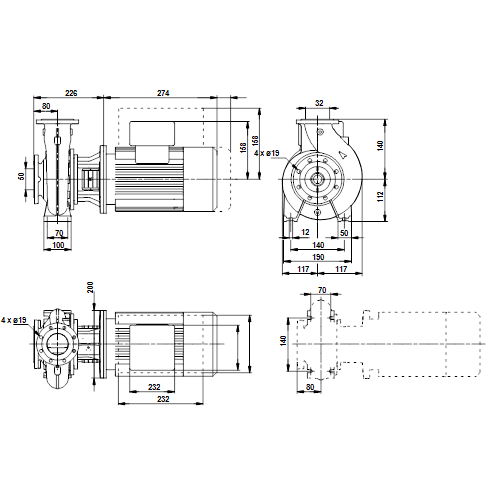

Габаритный чертеж NBE 32-125.1/121 A-F-A-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
