Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.
Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Насос напрямую соединён с 3-фазным двигателем переменного тока.
Рабочее колесо гидравлически и динамически сбалансировано.
Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.
Основные данные NB 150-250/245 A-F-A-BAQE
Частота вращения
2980 об/м
Номинальная подача
809 м3/ч
Номинальный напор
51 м
Текущий диаметр рабочего колеса
245 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Исполнение насоса
A
Изображение NB 150-250/245 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики NB 150-250/245 A-F-A-BAQE
Жидкость NB 150-250/245 A-F-A-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Материалы NB 150-250/245 A-F-A-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Данные электрооборудования NB 150-250/245 A-F-A-BAQE
Тип электродвигателя
MMG315L
Класс энергоэфф-ти
NA
Количество полюсов
2
Номинальная мощность - P2
160 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
280-255/162-148 A
Пусковой ток
710-710 %
Cos фи - характеристика мощности
0,91
Номинальная скорость
2980 об/м
Энергоэффективность
95,0%
Эффективность электродвигателя при полной нагрузке
95,0-95,0 %
Эффективность двигателя при 3/4 нагрузки
94,5-94,5 %
Эффективность электродвигателя при 1/2 нагрузки
93,0-93,0 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83K15448
Монтажн. обозначение по IEC 34-7
IM B35
Тип смазки
Grease
Монтаж NB 150-250/245 A-F-A-BAQE
Максимальная температура окружающей среды
60 °C
Макс. рабочее давление
10 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
200
Выход насоса
150
Допустимое давление
PN10
Щелевое уплотнение(я)
щелевое уплотнение
Другое NB 150-250/245 A-F-A-BAQE
Нетто вес
1320 кг
Полный вес
1470 кг
Объем упаковки
2.35 м3

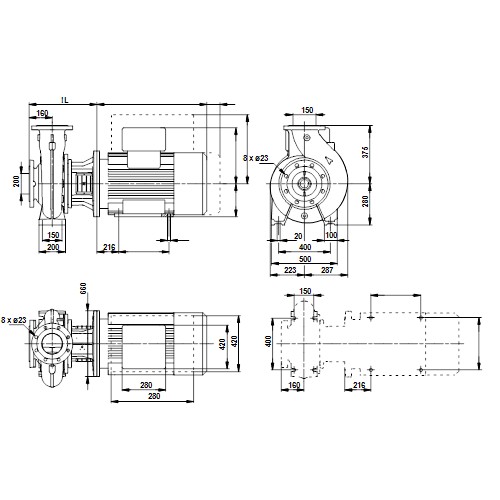

Габаритный чертеж NB 150-250/245 A-F-A-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
