Несамовсасывающий, одноступенчатый, центробежный, насос со спиральной направляющей камерой разработан в соответствии с ISO 5199, при этом его размер и номинальная мощность соответствуют EN 733 (10 бар). Фланцы - PN 16 с размерами в соответствии с EN 1092-2. Насос имеет осевой всасывающий патрубок, радиальный напорный патрубок, горизонтальный вал и конструкцию со съёмной задней частью, обеспечивающей возможность демонтажа электродвигателя, фонаря, крышки и рабочего колеса без демонтажа корпуса насоса или трубопроводов. Несбалансированное резиновое сильфонное уплотнение в соответствии с DIN EN 12756. Насос напрямую соединён с асинхронным электродвигателем с воздушным охлаждением.
Основные данные NB 125-400/438 A-F-A-BAQE
Частота вращения
980 об/м
Номинальная подача
195 м3/ч
Номинальный напор
26.7 м
Текущий диаметр рабочего колеса
438 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Допуск на рабочие хар-ки
ISO 9906:1999 Annex A
Исполнение насоса
A

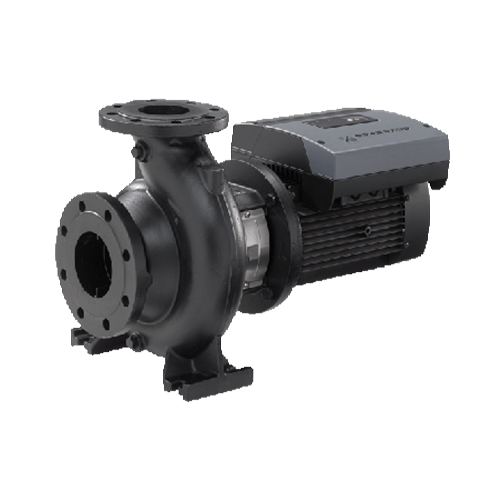

Изображение NB 125-400/438 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики NB 125-400/438 A-F-A-BAQE
Жидкость NB 125-400/438 A-F-A-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Темпер. жидкости
20 °C
Плотность
998.2 кг/м3
Материалы NB 125-400/438 A-F-A-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Данные электрооборудования NB 125-400/438 A-F-A-BAQE
Тип электродвигателя
SIEMENS
Класс энергоэфф-ти
IE3
Количество полюсов
6
Номинальная мощность - P2
30 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
58,0-55,0/33,5-32,0 A
Пусковой ток
660-660 %
Cos фи - характеристика мощности
0,83
Номинальная скорость
980 об/м
Энергоэффективность
IE3 92,9%
Эффективность электродвигателя при полной нагрузке
92,9-92,9 %
Эффективность двигателя при 3/4 нагрузки
93,6-93,6 %
Эффективность электродвигателя при 1/2 нагрузки
93,5-93,5 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83W15432
Монтажн. обозначение по IEC 34-7
IM B35
Тип смазки
Grease
Монтаж NB 125-400/438 A-F-A-BAQE
Максимальная температура окружающей среды
55 °C
Макс. рабочее давление
16 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
DN 150
Выход насоса
DN 125
Допустимое давление
PN 16
Щелевое уплотнение(я)
щелевое уплотнение
Другое NB 125-400/438 A-F-A-BAQE
Мин.показ.эффективн, MEI ≥
0.55
Нетто вес
574 кг
Полный вес
682 кг
Объем упаковки
0.876 м3
Габаритный чертеж NB 125-400/438 A-F-A-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
