Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2.
Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон.
Насос напрямую соединён с 3-фазным двигателем переменного тока.
Рабочее колесо гидравлически и динамически сбалансировано.
Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756.
Основные данные NB 125-315/290 A-F-A-BAQE
Частота вращения
1470 об/м
Номинальная подача
211 м3/ч
Номинальный напор
26 м
Текущий диаметр рабочего колеса
290 мм
Уплотнение вала
BAQE
Вторичное уплотнение вала
NONE
Диаметр вала
42 мм
Исполнение насоса
A

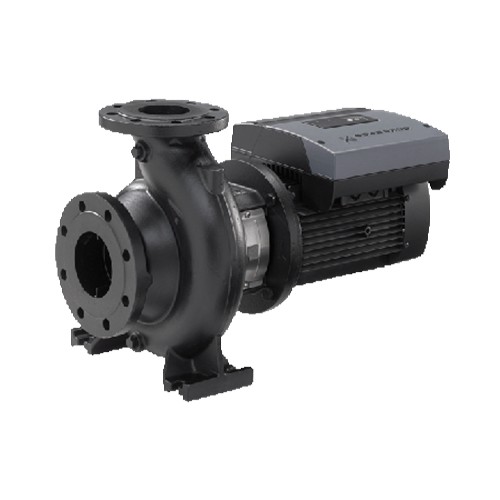

Изображение NB 125-315/290 A-F-A-BAQE
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики NB 125-315/290 A-F-A-BAQE
Жидкость NB 125-315/290 A-F-A-BAQE
Рабочая жидкость
Вода
Диапазон температур жидкости
0 .. 120 °C
Материалы NB 125-315/290 A-F-A-BAQE
Корпус насоса
Чугун
EN-GJL-250
ASTM A48-40 B
Рабочее колесо
Чугун
EN-GJL-200
ASTM A48-30 B
Код материала
A
Данные электрооборудования NB 125-315/290 A-F-A-BAQE
Тип электродвигателя
MMG180L
Класс энергоэфф-ти
IE2
Количество полюсов
4
Номинальная мощность - P2
22 кВт
Промышленная частота
50 Hz
Номинальное напряжение
3 x 380-420D/660-725Y V
Номинальный ток
42,5-38,5/24,4-22,2 A
Пусковой ток
750-750 %
Cos фи - характеристика мощности
0,86
Номинальная скорость
1470 об/м
Энергоэффективность
IE2 91,8%
Эффективность электродвигателя при полной нагрузке
91,8-91,8 %
Эффективность двигателя при 3/4 нагрузки
91,8-91,8 %
Эффективность электродвигателя при 1/2 нагрузки
91,1-91,1 %
Класс защиты (IEC 34-5)
55 (Protect. water jets/dust)
Класс изоляции (IEC 85)
F
Защита электродвигателя
PTC
Номер электродвигателя
83L15430
Монтажн. обозначение по IEC 34-7
IM B35
Тип смазки
Grease
Монтаж NB 125-315/290 A-F-A-BAQE
Максимальная температура окружающей среды
60 °C
Макс. рабочее давление
16 бар
Стандартный фланец
EN 1092-2
Код соединения
F
Вход насоса
150
Выход насоса
125
Допустимое давление
PN16
Щелевое уплотнение(я)
щелевое уплотнение
Другое NB 125-315/290 A-F-A-BAQE
Нетто вес
338 кг
Полный вес
359 кг
Объем упаковки
0.96 м3
Габаритный чертеж NB 125-315/290 A-F-A-BAQE
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
