NB 80-160/146 A-F-A-BAQE
Данные каталога NB 80-160/146 A-F-A-BAQE
| Наименование продукции | NB 80-160/146 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 97839390 |
| EAN номер | 5710625516606 |
Описание NB 80-160/146 A-F-A-BAQE
NB 80-160/146 A-F-A-BAQE Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2. Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон. Насос напрямую соединён с 3-фазным двигателем переменного тока. Рабочее колесо гидравлически и динамически сбалансировано. Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугун спиральный корпус насоса, - вал из нержавеющей стали и Чугун рабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756. |
Основные данные NB 80-160/146 A-F-A-BAQE
| Частота вращения | 1450 об/м |
| Номинальная подача | 85.3 м3/ч |
| Номинальный напор | 4.9 м |
| Текущий диаметр рабочего колеса | 146 мм |
| Уплотнение вала | BAQE |
| Вторичное уплотнение вала | NONE |
| Диаметр вала | 24 мм |
| Исполнение насоса | A |

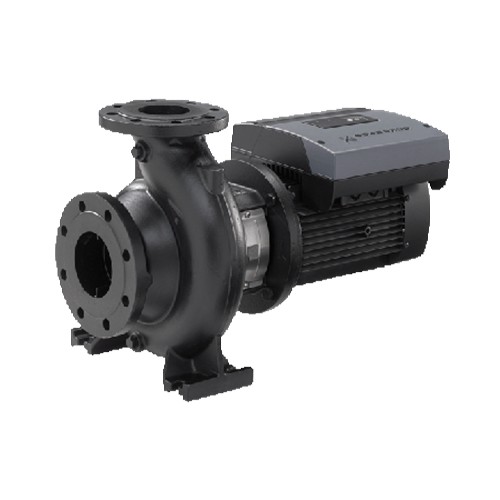

Изображение NB 80-160/146 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

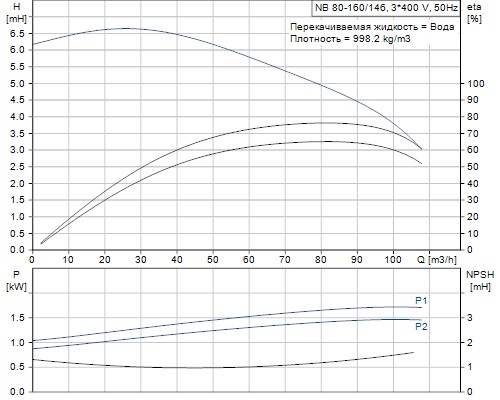

Кривая характеристики NB 80-160/146 A-F-A-BAQE
Жидкость NB 80-160/146 A-F-A-BAQE
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы NB 80-160/146 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-GJL-200 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования NB 80-160/146 A-F-A-BAQE
| Тип электродвигателя | 90LC |
| Класс энергоэфф-ти | IE3 |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 6,15-6,30/3,55-3,65 A |
| Пусковой ток | 730-790 % |
| Cos фи - характеристика мощности | 0,75-0,68 |
| Номинальная скорость | 1450-1460 об/м |
| Энергоэффективность | IE3 85,3% |
| Эффективность электродвигателя при полной нагрузке | 85,3 % |
| Эффективность двигателя при 3/4 нагрузки | 85,8-84,3 % |
| Эффективность электродвигателя при 1/2 нагрузки | 84,2-81,0 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 87220319 |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |
| Тип смазки | Grease |

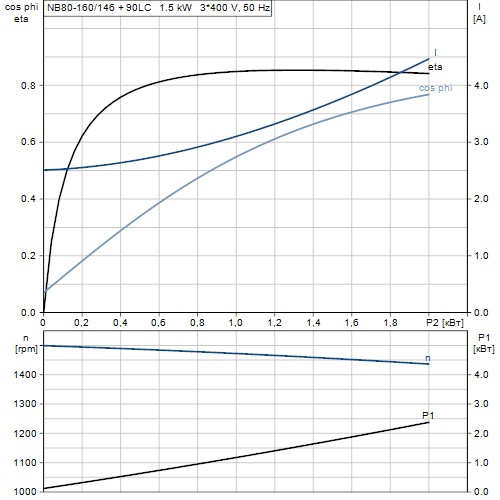

Характеристика двигателя NB 80-160/146 A-F-A-BAQE
Монтаж NB 80-160/146 A-F-A-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | EN 1092-2 |
| Код соединения | F |
| Вход насоса | 100 |
| Выход насоса | 80 |
| Допустимое давление | PN16 |
| Щелевое уплотнение(я) | щелевое уплотнение |
Другое NB 80-160/146 A-F-A-BAQE
| Маркировка | Grundfos Blueflux |
| Нетто вес | 64 кг |
| Полный вес | 72 кг |
| Объем упаковки | 0.218 м3 |

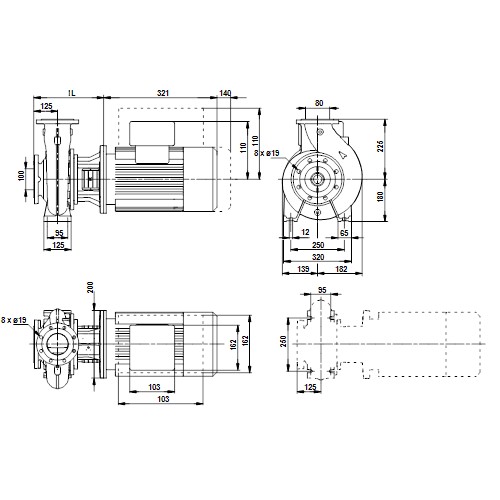

Габаритный чертеж NB 80-160/146 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений NB 80-160/146 A-F-A-BAQE
