NB 50-250/205 A-F-A-BAQE
Данные каталога NB 50-250/205 A-F-A-BAQE
| Наименование продукции | NB 50-250/205 A-F-A-BAQE A-F-A BAQE |
| Производственный номер | 95109648 |
| EAN номер | 5700836489516 |
Описание NB 50-250/205 A-F-A-BAQE
| NB 50-250/205 A-F-A-BAQE Несамовсасывающий одноступенчатый центробежный насос в соответствии с EN 1092-2. Насос предназначен для перекачивания маловязких, чистых и химически неагрессивных жидкостей, не содержащих твердых включений или волокон. Насос напрямую соединён с 3-фазным двигателем переменного тока. Рабочее колесо гидравлически и динамически сбалансировано. Насос имеет следующие характеристики: - размеры фланца в соответствии с EN 1092-2, - Чугунспиральный корпус насоса, - вал из нержавеющей стали и Чугунрабочее колесо и бронзовые кольца щелевого уплотнения, - несбалансированное торцевое уплотнение вала в соответствии с EN 12756. |
Основные данные NB 50-250/205 A-F-A-BAQE
| Частота вращения | 2932 об/м |
| Номинальная подача | 70.5 м3/ч |
| Номинальный напор | 47 м |
| Текущий диаметр рабочего колеса | 205 мм |
| Уплотнение вала | BAQE |
| Вторичное уплотнение вала | NONE |
| Диаметр вала | 24 мм |
| Макс. рабочее давление | 16 бар |
| Исполнение насоса | A |

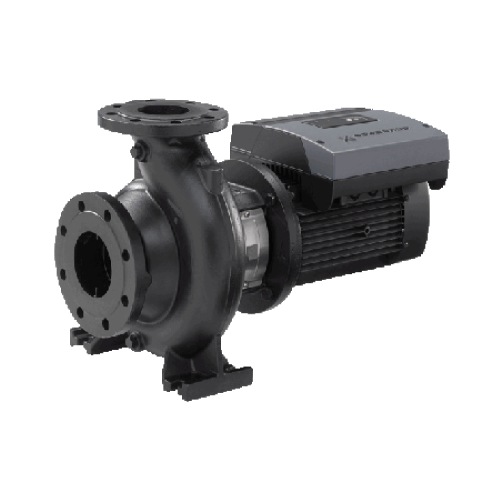

Изображение NB 50-250/205 A-F-A-BAQE
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

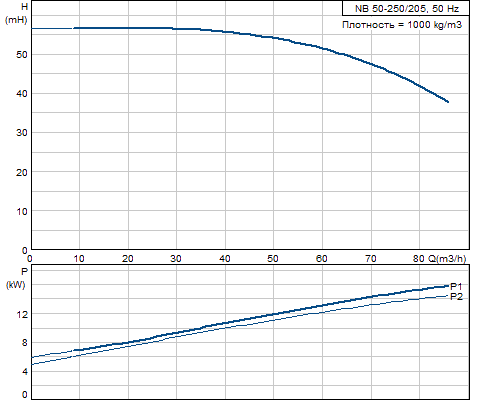

Кривая характеристики NB 50-250/205 A-F-A-BAQE
Жидкость NB 50-250/205 A-F-A-BAQE
| Диапазон температур жидкости | 0 .. 120 °C |
Материалы NB 50-250/205 A-F-A-BAQE
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| ASTM A48-40 B | |
| Рабочее колесо | Чугун |
| EN-GJL-200 | |
| ASTM A48-30 B | |
| Код материала | A |
Данные электрооборудования NB 50-250/205 A-F-A-BAQE
| Тип электродвигателя | 160MD |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 15 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 28,5-26,0/16,2-15,6 A |
| Пусковой ток | 660-780 % |
| Cos фи - характеристика мощности | 0,91-0,90 |
| Номинальная скорость | 2920-2940 об/м |
| Эффективность электродвигателя при полной нагрузке | 91,2-92,3 % |
| Эффективность двигателя при 3/4 нагрузки | 93,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,5-92,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 87410029 |
| Типоразмер двигателя | Энергоэффективные |
| Монтажн. обозначение по IEC 34-7 | IM B35 |
| Тип смазки | Grease |
Монтаж NB 50-250/205 A-F-A-BAQE
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 16 бар |
| Стандартный фланец | EN 1092-2 |
| Код соединения | F |
| Вход насоса | DN 65 |
| Выход насоса | DN 50 |
| Допустимое давление | PN16 |
| Щелевое уплотнение(я) | щелевое уплотнение |
Другое NB 50-250/205 A-F-A-BAQE
| Нетто вес | 156 кг |
| Полный вес | 177 кг |
| Объем упаковки | 0.725 м3 |

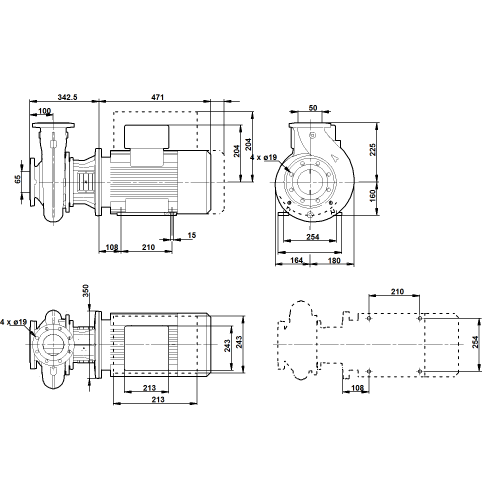

Габаритный чертеж NB 50-250/205 A-F-A-BAQE
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений NB 50-250/205 A-F-A-BAQE
