MTR 64-8/5 A-F-A-HUUV
Данные каталога MTR 64-8/5 A-F-A-HUUV
| Наименование продукции | MTR 64-8/5 A-F-A-HUUV |
| Производственный номер | 96431985 |
| EAN номер | 5700393042889 |
Описание MTR 64-8/5 A-F-A-HUUV
MTR 64-8/5 A-F-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п. Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с EN 12756. -передача крутящего момента через разъемную муфту. Насос со стандартным 3-фазным асинхронным электродвигателем. Глубина погружения: 744 ммmm |
Основные данные MTR 64-8/5 A-F-A-HUUV
| Частота вращения | 2960 об/м |
| Номинальная подача | 64 м3/ч |
| Номинальный напор | 116 м |
| Рабочие колеса | 5 |
| Уплотнение вала | HUUV |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Ступени | 8 |
| Исполнение насоса | A |
| Модель | A |
Изображение MTR 64-8/5 A-F-A-HUUV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

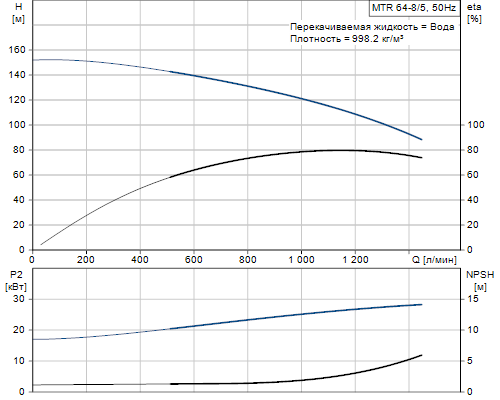

Кривая характеристики MTR 64-8/5 A-F-A-HUUV
Жидкость MTR 64-8/5 A-F-A-HUUV
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -10 .. 90 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы MTR 64-8/5 A-F-A-HUUV
| Головная часть насоса | Чугун |
| Голова насоса | EN-GJL-200 |
| ASTM 25B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования MTR 64-8/5 A-F-A-HUUV
| Тип электродвигателя | SIEMENS |
| Класс энергоэфф-ти | IE2 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 30 кВт |
| Энергия (Р2), необходимая для насоса | 30 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415D/660-690Y V |
| Номинальный ток | 55,0-51,0/31,5-30,0 A |
| Пусковой ток | 700-700 % |
| Cos фи - характеристика мощности | 0,88 |
| Номинальная скорость | 2960 об/м |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 81D15332 |
Монтаж MTR 64-8/5 A-F-A-HUUV
| Максимальная температура окружающей среды | 40 °C |
| Макс. рабочее давление | 25 бар |
| Макс. давление при заданной темп-ре | 25 бар / 90 °C |
| Стандартный фланец | DIN |
| Код соединения | F |
| Соединение труб | DN 80 |
| Допустимое давление | PN 25 |
| Размер фланца электродвигателя | FF350 |
Другое MTR 64-8/5 A-F-A-HUUV
| Мин.показ.эффективн, MEI ≥ | 0,70 |
| Нетто вес | 335 кг |
| Полный вес | 386 кг |
| Объем упаковки | 0.55 м3 |

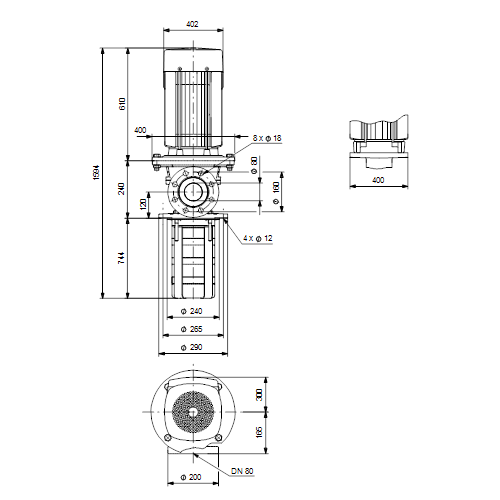

Габаритный чертеж MTR 64-8/5 A-F-A-HUUV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MTR 64-8/5 A-F-A-HUUV
