MTR 3-27/27 A-W-A-HUUV
Данные каталога MTR 3-27/27 A-W-A-HUUV
| Наименование продукции | MTR 3-27/27 A-W-A-HUUV A-W-A HUUV |
| Производственный номер | 96514913 |
| EAN номер | 5700396715209 |
Описание MTR 3-27/27 A-W-A-HUUV
| MTR 3-27/27 A-W-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п. Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту. Насос со стандартным 3-фазным асинхронным электродвигателем. |
Основные данные MTR 3-27/27 A-W-A-HUUV
| Частота вращения | 2899 об/м |
| Номинальная подача | 3 м3/ч |
| Номинальный напор | 131 м |
| Рабочие колеса | 27 |
| Уплотнение вала | HUUV |
| Макс. рабочее давление | 25 бар |
| Ступени | 27 |
| Исполнение насоса | A |
| Модель | A |
Изображение MTR 3-27/27 A-W-A-HUUV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

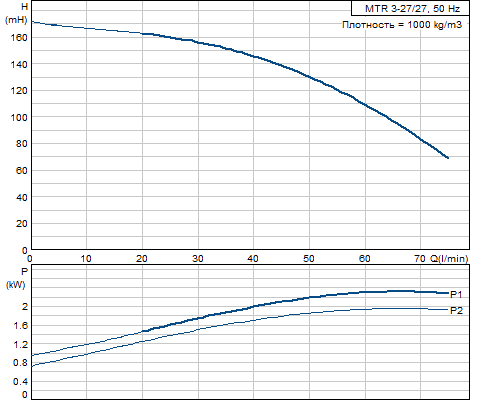

Кривая характеристики MTR 3-27/27 A-W-A-HUUV
Жидкость MTR 3-27/27 A-W-A-HUUV
| Диапазон температур жидкости | -10 .. 90 °C |
Материалы MTR 3-27/27 A-W-A-HUUV
| Головная часть насоса | Чугун |
| Голова насоса | EN-GJL-200 |
| ASTM 25B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования MTR 3-27/27 A-W-A-HUUV
| Тип электродвигателя | 90LC |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 2.2 кВт |
| Энергия (Р2), необходимая для насоса | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 7,70/4,45 A |
| Пусковой ток | 850-950 % |
| Cos фи - характеристика мощности | 0,89-0,87 |
| Номинальная скорость | 2890-2910 об/м |
| Эффективность электродвигателя при полной нагрузке | 83,2-83,2 % |
| Эффективность двигателя при 3/4 нагрузки | 86-87,5 % |
| Эффективность электродвигателя при 1/2 нагрузки | 85-86,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Номер электродвигателя | 85D05908 |
Монтаж MTR 3-27/27 A-W-A-HUUV
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 25 бар |
| Макс. давление при заданной темп-ре | 25 бар / 90 °C |
| Код соединения | W |
| Соединение труб | G 1 1/4 |
| Размер фланца электродвигателя | FT115 |
Другое MTR 3-27/27 A-W-A-HUUV
| Нетто вес | 32.8 кг |
| Полный вес | 36.3 кг |
| Объем упаковки | 0.09 м3 |

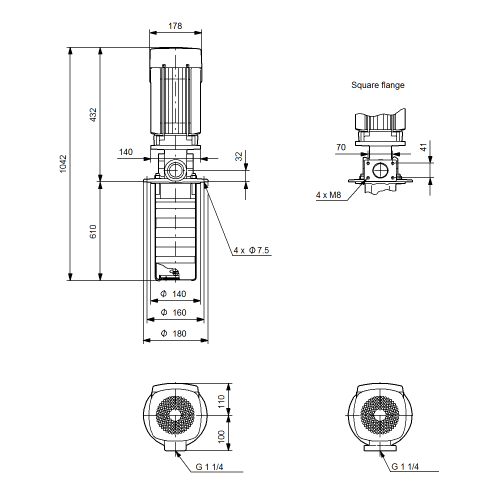

Габаритный чертеж MTR 3-27/27 A-W-A-HUUV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MTR 3-27/27 A-W-A-HUUV
