MTR 20-12/12 A-W-A-HUUV
Данные каталога MTR 20-12/12 A-W-A-HUUV
| Наименование продукции | MTR 20-12/12 A-W-A-HUUV A-W-A HUUV |
| Производственный номер | 96515786 |
| EAN номер | 5700396731391 |
Описание MTR 20-12/12 A-W-A-HUUV
| MTR 20-12/12 A-W-A-HUUV Многоступенчатый, полу-погружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п. Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и вал выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. -передача крутящего момента через разъемную муфту. Насос со стандартным 3-фазным асинхронным электродвигателем. |
Основные данные MTR 20-12/12 A-W-A-HUUV
| Частота вращения | 2923 об/м |
| Номинальная подача | 21 м3/ч |
| Номинальный напор | 143 м |
| Рабочие колеса | 12 |
| Уплотнение вала | HUUV |
| Макс. рабочее давление | 25 бар |
| Ступени | 12 |
| Исполнение насоса | A |
| Модель | A |

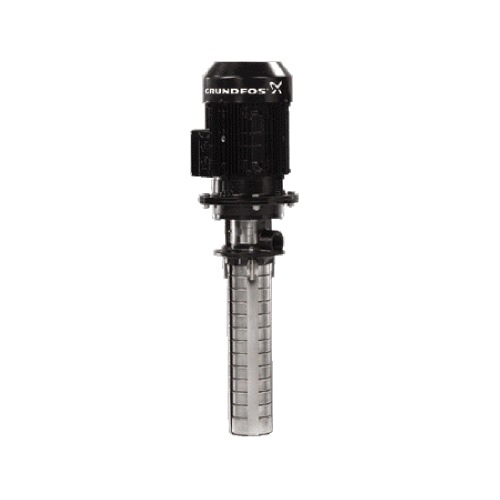

Изображение MTR 20-12/12 A-W-A-HUUV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

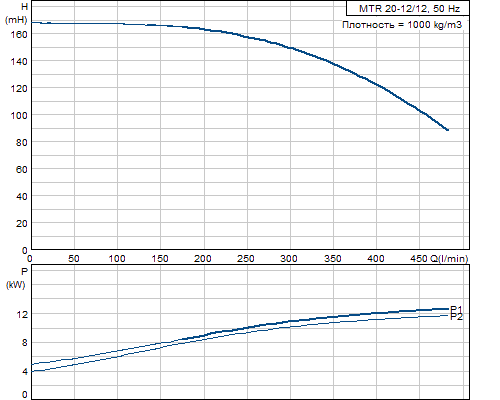

Кривая характеристики MTR 20-12/12 A-W-A-HUUV
Жидкость MTR 20-12/12 A-W-A-HUUV
| Диапазон температур жидкости | -10 .. 90 °C |
Материалы MTR 20-12/12 A-W-A-HUUV
| Головная часть насоса | Чугун |
| Голова насоса | EN-GJL-200 |
| ASTM 25B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования MTR 20-12/12 A-W-A-HUUV
| Тип электродвигателя | 160MD |
| Класс энергоэффективности | Efficiency class 1 |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 15 кВт |
| Энергия (Р2), необходимая для насоса | 15 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 28,5-26,0/16,2-15,6 A |
| Пусковой ток | 660-780 % |
| Cos фи - характеристика мощности | 0,91-0,90 |
| Номинальная скорость | 2920-2940 об/м |
| Эффективность электродвигателя при полной нагрузке | 90,3-90,3 % |
| Эффективность двигателя при 3/4 нагрузки | 93,0-93,0 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,5-92,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Номер электродвигателя | 85D17526 |
Монтаж MTR 20-12/12 A-W-A-HUUV
| Максимальная температура окружающей среды | 60 °C |
| Макс. рабочее давление | 25 бар |
| Макс. давление при заданной темп-ре | 25 бар / 90 °C |
| Код соединения | W |
| Соединение труб | G 2 |
| Размер фланца электродвигателя | FF300 |
Другое MTR 20-12/12 A-W-A-HUUV
| Нетто вес | 156 кг |
| Полный вес | 185 кг |
| Объем упаковки | 0.34 м3 |

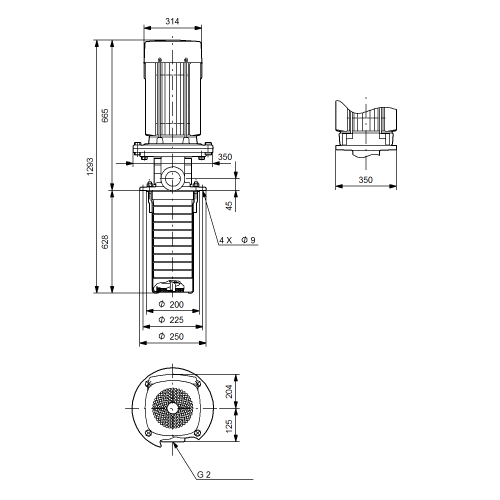

Габаритный чертеж MTR 20-12/12 A-W-A-HUUV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MTR 20-12/12 A-W-A-HUUV
