MTH 4-40/3 A-W-A-AQQV
Данные каталога MTH 4-40/3 A-W-A-AQQV
| Наименование продукции | MTH 4-40/3 A-3/4-A-AQQV A-3/4-A AQQV |
| Производственный номер | 44641143 |
| EAN номер | 5700395996234 |
Описание MTH 4-40/3 A-W-A-AQQV
| MTH 4-40/3 A-3/4-A-AQQV Многоступенчатый, полупогружной, самовсасывающий центробежный насос для вертикальной установки в резервуарах и т.п. Характеристики насоса: -установочная длина в соответствии с DIN 5440. -рабочие колеса, промежуточные камеры и шлицевые уплотнения выполнены из Нержавеющая сталь. -механическое уплотнение вала выполнено в соответствии с DIN 24960. Насос со стандартным 3-фазным электродвигателем. |
Основные данные MTH 4-40/3 A-W-A-AQQV
| Номинальная подача | 5 м3/ч |
| Номинальный напор | 17 м |
| Рабочие колеса | 3 |
| Уплотнение вала | AQQV |
| Макс. рабочее давление | 8 бар |
| Ступени | 4 |
| Исполнение насоса | A |
| Модель | A |

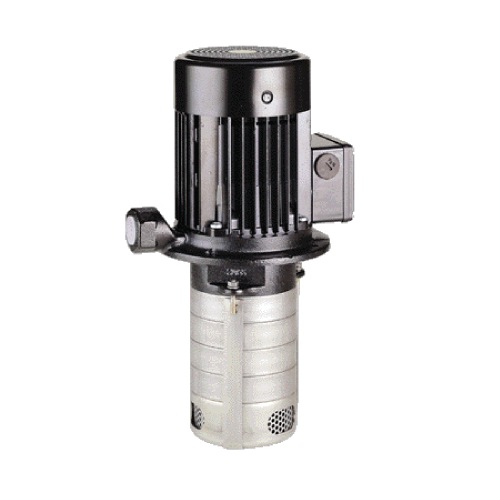

Изображение MTH 4-40/3 A-W-A-AQQV
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики MTH 4-40/3 A-W-A-AQQV
Жидкость MTH 4-40/3 A-W-A-AQQV
| Диапазон температур жидкости | 0 .. 90 °C |
Материалы MTH 4-40/3 A-W-A-AQQV
| Корпус насоса | Чугун |
| EN-JL1030 | |
| ASTM 25 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | A |
Данные электрооборудования MTH 4-40/3 A-W-A-AQQV
| Подводимая мощность - P1 | 760 Вт |
| Максимальное потребление тока | 4.1 A |
| P2 | 520 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 220-240 D/380-415 Y V |
| Номинальный ток | 3,3/1,9 A |
| Класс защиты (IEC 34-5) | 54 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Отсутс. |
| Тепловая защита | внешн. |
Монтаж MTH 4-40/3 A-W-A-AQQV
| Макс. рабочее давление | 8 бар |
| Макс. давление при заданной темп-ре | 8 бар / 90 °C |
| Код соединения | 3/4 |
| Выход насоса | Rp 3/4 |
Другое MTH 4-40/3 A-W-A-AQQV
| Нетто вес | 13.7 кг |
Габаритный чертеж MTH 4-40/3 A-W-A-AQQV
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MTH 4-40/3 A-W-A-AQQV
