MMG315SA-H1
Данные каталога MMG315SA-H1
| Наименование продукции | MMG315SA-H1 |
| Производственный номер | 83L15144 |
| EAN номер | 5700310353173 |
Описание MMG315SA-H1
MMG315SA-H1 3-фазный асинхронный стандартный электродвигатель. |
Основные данные MMG315SA-H1
| Диаметр вала | 80 мм |
| Длина конца вала | 170 мм |
| Модель | H1 |
| Охлаждение | IC 411 |

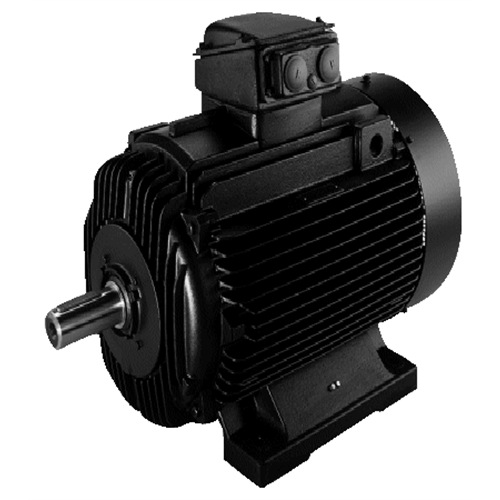

Изображение MMG315SA-H1
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MMG315SA-H1
| Тип электродвигателя | MMG315SA |
| Класс энергоэфф-ти | IE2 |
| Количество полюсов | 4 |
| Максимальное потребление тока | 220-200/128-116 A |
| Номинальная мощность - P2 | 110 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-420D/660-725Y V |
| Номинальный ток | 200-182/116-106 A |
| Пусковой ток | 690-690 % |
| Cos фи - характеристика мощности | 0,9 |
| Номинальная скорость | 1490 об/м |
| Номинальный вращающий момент при полной нагрузке | 710-710 Нм |
| Крутящий момент заторможенного ротора | 210-210 % |
| Распределение крутящего момента | 220-220 % |
| Момент инерции | 3.5 кг м2 |
| Энергоэффективность | IE2 94,8% |
| Эффективность электродвигателя при полной нагрузке | 94,8-94,8 % |
| Эффективность двигателя при 3/4 нагрузки | 94,2-94,2 % |
| Эффективность электродвигателя при 1/2 нагрузки | 92,5-92,5 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Тропическая защита | нет |
| Тепловая защита | внешн. |
| R1 | 0,022 ohm |
| R2 | 0,022 ohm |
| R3 | 0,022 ohm |
| Обмотка 1 | PHASE 1 |
| Обмотка 2 | PHASE 2 |
| Обмотка 3 | PHASE 3 |
| Направление вращения | CCW |
| Монтажн. обозначение по IEC 34-7 | IM B3 |
| Cos phi 1/2 | 0,8-0,8 |
| Cos phi 3/4 | 0,9-0,9 |
Монтаж MMG315SA-H1
| Диапазон температуры окружающей среды | -30 .. 60 °C |
| Размер фланца электродвигателя | SP.FM |
Другое MMG315SA-H1
| Нетто вес | 931 кг |
Схема подключений MMG315SA-H1
