MLD.32.3.2

Заказать

Данные каталога MLD.32.3.2

Наименование продукцииMLD.32.3.2
Производственный номер96610035
EAN номер5700832487721

Описание MLD.32.3.2

MLD.32.3.2

Grundfos Multilift is designed specifically for the collection and pumping of wastewater and sewage from wastewater pipes and water closets situated below sewer level. The Multilift station lifts the wastewater and carries it forward to the sewerage. Fitted with a vertical discharge port, the low-noise Multilift is gas- and odour-proof as well as watertight.

Supplied as complete a unit ready for installation, the Multilift consist of a fully integrated collecting tank with pump(s) directly coupled to a 3-phase submersible motor. An lcd110controller is supplied with the unit.

The fully integrated collecting tank has all necessary ports for the connection of inlet pipe, discharge pipe, vent pipe and a manually operated diaphragm pump available as an optional accessory.

The controller offer thermal motor protection and monitoring of pump operation. The thermal motor protection consists of thermal switches. A motor starter, if required, must be ordered separately.

Основные данные MLD.32.3.2

Maкс. расход6.94 л/с
Макс. гидростатический напор19.5 м
Текущий диаметр рабочего колеса170 мм
Тип рабочего колесаСвободно-вихревое
Максимальный размер частицы40 мм
Тип клапанаСтворч. клап.

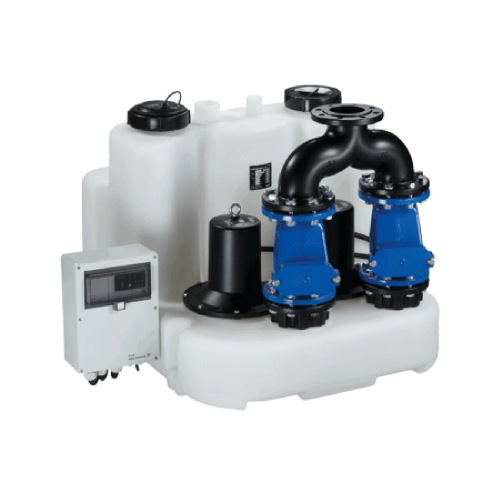

Изображение MLD.32.3.2

Изображение насосов MLD.32.3.2
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

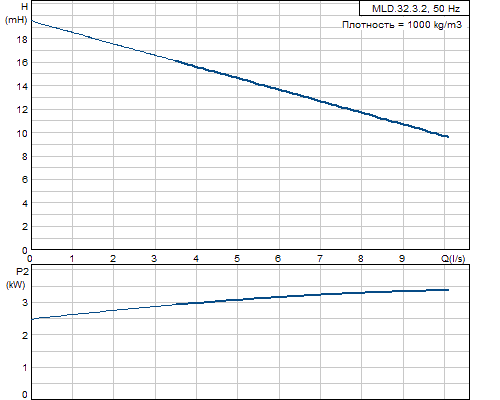

Кривая характеристики MLD.32.3.2

Кривая характеристики насосов MLD.32.3.2

Жидкость MLD.32.3.2

Максимальная температура жидкости40 °C

Материалы MLD.32.3.2

ПрокладкаNBR

Данные электрооборудования MLD.32.3.2

Количество полюсов2
Подводимая мощность - P14.2 кВт
Номинальная мощность - P23.2 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V
Допуст.откл-е напряж+6/-10 %
Способ запускапрямой пуск
Макс. число пусков в час20
Номинальный ток2 X 7,0 A
Cos phi - коэф-нт мощности0,81
Номинальная скорость2795 об/м
КПД двигателя при полной нагрузке76 %
Класс защиты (IEC 34-5)68
Класс изоляции (IEC 85)F
Защита электродвигателяТермовыключатель с биметаллическим элементом
Кабель двигателя4 м
Тип кабеляH07 RN-F
Тип кабельной вилкиCEE 3P+E
Сетевой кабель1.3 м
H05 VV-F

Устр-ва управл-ия MLD.32.3.2

Тип блока управленияlcd110
Режим работыS3-20% 1MIN

Резервуар MLD.32.3.2

Общий объём резервуара(ов)270 л
Эффект. объем190 л

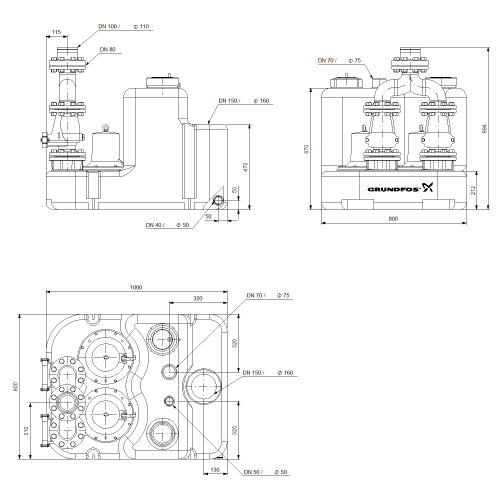

Габаритный чертеж MLD.32.3.2

Габаритный чертеж насосов MLD.32.3.2
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

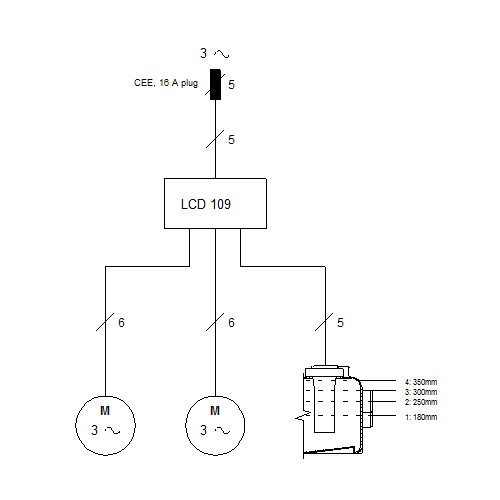

Схема подключений MLD.32.3.2

Схема подключений насосов MLD.32.3.2
