MGE71A
Данные каталога MGE71A
| Наименование продукции | MGE71A |
| Производственный номер | 98190190 |
| EAN номер | 5711491196220 |
Описание MGE71A
Основные данные MGE71A
| Данные на табличке электродвигателя | CE,C-TICK |
| Модель | H |
| Охлаждение | IC 411 |

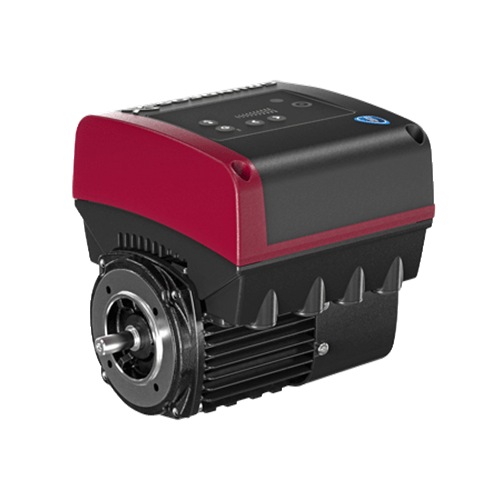

Изображение MGE71A
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MGE71A
| Тип электродвигателя | 71A |
| Номинальная мощность - P2 | 0.37 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 200-240 V |
| Номинальный ток | 2,40-2,10 A |
| Cos фи - характеристика мощности | 0,96 |
| Номинальная скорость | 360-4000 об/м |
| Номинальный вращающий момент при полной нагрузке | 1.2 Нм |
| Момент инерции | 0.0003 кг м2 |
| Энергоэффективность | 81,0% |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | Да |
| Тепловая защита | ELEC |
| Направление вращения | CW |
| Монтажн. обозначение по IEC 34-7 | IM B14/V18 |

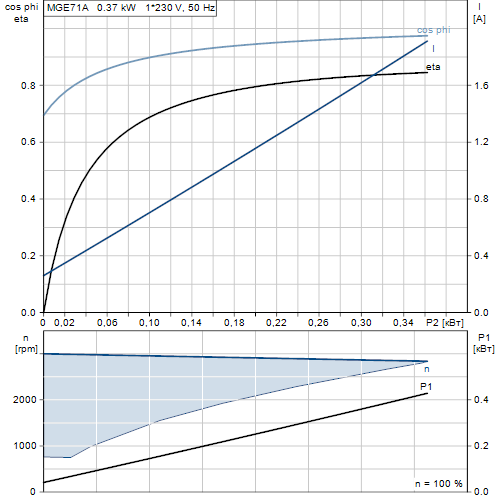

Характеристика двигателя MGE71A
Монтаж MGE71A
| Диапазон температуры окружающей среды | -20 .. 50 °C |
| Размер фланца электродвигателя | FT85 |
Устр-ва управл-ия MGE71A
| Панель управления | HMI200 - Стандарт |
| Общ.модуль | НЕТ |
| Функциональный модуль | FM300 - Advanced (Расширенный) |
Другое MGE71A
| Маркировка | Grundfos Blueflux |
| Нетто вес | 9 кг |
| № структурного файла | 98372120 |

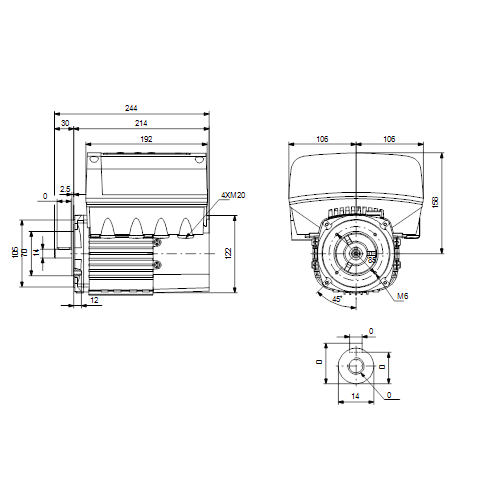

Габаритный чертеж MGE71A
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

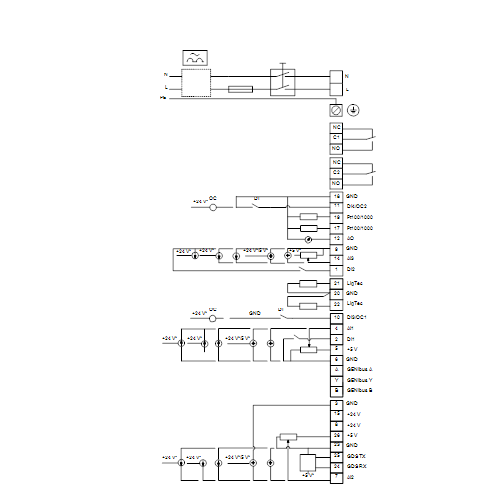

Схема подключений MGE71A
