MGE100LB
Данные каталога MGE100LB
| Наименование продукции | MGE100LB |
| Производственный номер | 96528127 |
| EAN номер | 5700397113523 |
Описание MGE100LB
Основные данные MGE100LB
| Диаметр вала | 28 мм |
| Длина конца вала | 60 мм |
| Модель | G1 |
| Охлаждение | IC 411 |

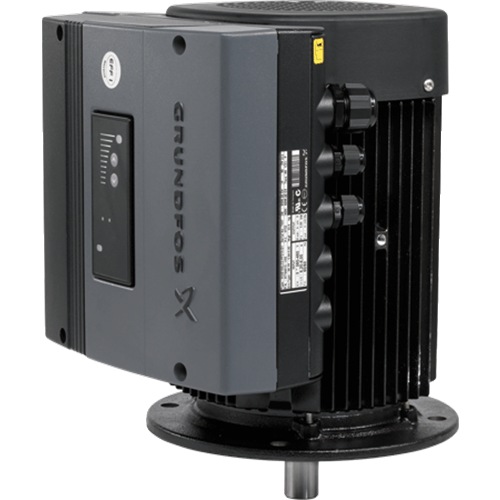

Изображение MGE100LB
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MGE100LB
| Тип электродвигателя | 100LB |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 2.2 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-480 V |
| Номинальный ток | 4,60-3,80 A |
| Cos фи - характеристика мощности | 0,94-0,90 |
| Номинальная скорость | 180-1740 об/м |
| Энергоэффективность | IE2 84,3% |
| Эффективность электродвигателя при полной нагрузке | 81,0 % |
| Класс защиты (IEC 34-5) | IP55 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | B |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| Направление вращения | CW |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |

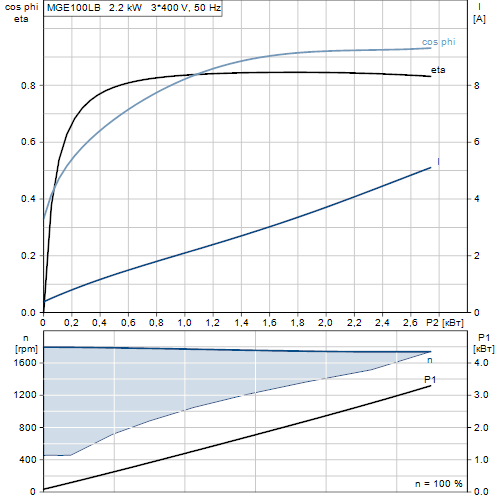

Характеристика двигателя MGE100LB
Монтаж MGE100LB
| Диапазон температуры окружающей среды | -20 .. 40 °C |
| Размер фланца электродвигателя | FF215 |
Другое MGE100LB
| Маркировка | Grundfos Blueflux |
| № структурного файла | 97912697 |

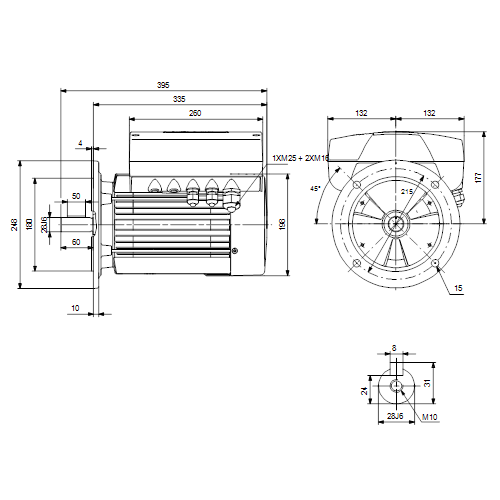

Габаритный чертеж MGE100LB
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MGE100LB
