MG160MD

Заказать

Данные каталога MG160MD

Наименование продукции	MG160MD
Производственный номер	87410022
EAN номер	5700838409666

Описание MG160MD

MG160MD 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG160MD

Диаметр вала	42 мм
Длина конца вала	110 мм
Данные на табличке электродвигателя	CE,IE1,IE2
Модель	F1
Охлаждение	IC 411

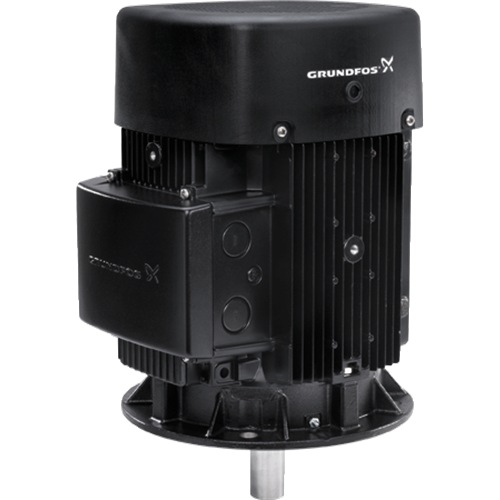

Изображение MG160MD

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG160MD

Тип электродвигателя	160MD
Класс энергоэфф-ти	IE2
Количество полюсов	2
Максимальное потребление тока	31,5-28,5/17,8-17,2 A
Номинальная мощность - P2	15 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 380-415 D/660-690 Y V
Номинальный ток	28,5-26,0/16,2-15,6 A
Пусковой ток	660-780 %
Cos фи - характеристика мощности	0,91-0,90
Номинальная скорость	2920-2940 об/м
Номинальный вращающий момент при полной нагрузке	49 Нм
Крутящий момент заторможенного ротора	230-280 %
Распределение крутящего момента	280-330 %
Момент инерции	0.049 кг м2
Энергоэффективность	IE2 90,3%
Эффективность электродвигателя при полной нагрузке	90,3 %
Эффективность двигателя при 3/4 нагрузки	93,0 %
Эффективность электродвигателя при 1/2 нагрузки	93,5-92,5 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	PTC
Тропическая защита	нет
Тепловая защита	внешн.
R1	0,650 ohm
R2	0,650 ohm
R3	0,650 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CCW
Монтажн. обозначение по IEC 34-7	IM V1/B5
Тип смазки	UNIREX N3
Кол-во смазки	13 г
Relubrication interval 1	6500 h / 40 °C
Relubrication interval 2	1600 h / 60 °C

Монтаж MG160MD

Диапазон температуры окружающей среды	-30 .. 60 °C
Размер фланца электродвигателя	FF300

Другое MG160MD

Нетто вес

101 кг

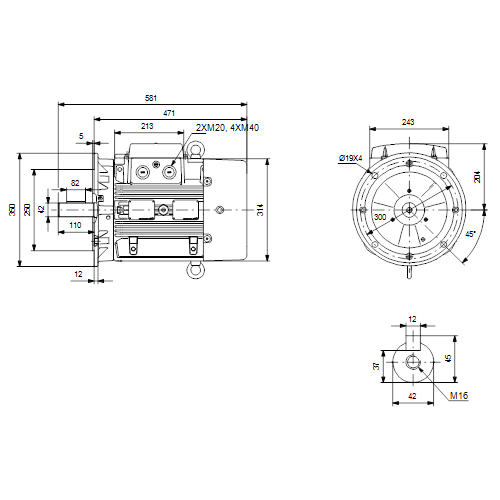

Габаритный чертеж MG160MD

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG160MD
