MG160MB

Заказать

Данные каталога MG160MB

Наименование продукции	MG160MB
Производственный номер	85D07524
EAN номер	5700838408560

Описание MG160MB

MG160MB 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG160MB

Диаметр вала	42 мм
Длина конца вала	110 мм
Данные на табличке электродвигателя	CE,IE1,IE2
Модель	F1
Охлаждение	IC 411

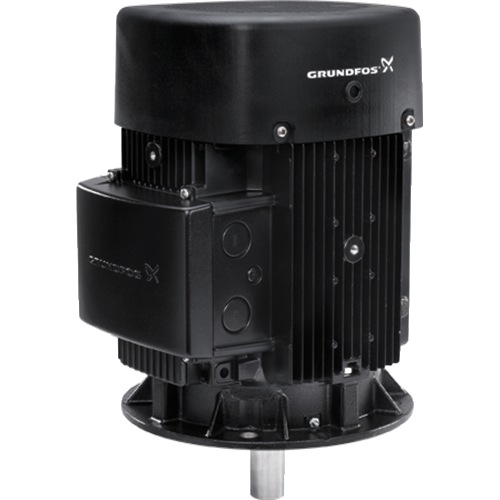

Изображение MG160MB

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG160MB

Тип электродвигателя	160MB
Класс энергоэфф-ти	IE2
Количество полюсов	2
Максимальное потребление тока	40,0-37,5/23,4-21,6 A
Номинальная мощность - P2	11 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 220-240 D/380-415 Y V
Номинальный ток	36,5-34,0/21,2-19,6 A
Пусковой ток	660-780 %
Cos фи - характеристика мощности	0,90-0,88
Номинальная скорость	2930-2940 об/м
Номинальный вращающий момент при полной нагрузке	36 Нм
Крутящий момент заторможенного ротора	240-280 %
Распределение крутящего момента	290-350 %
Момент инерции	0.039 кг м2
Энергоэффективность	IE2 89,4%
Эффективность электродвигателя при полной нагрузке	89,4-89,4 %
Эффективность двигателя при 3/4 нагрузки	92,5-92,5 %
Эффективность электродвигателя при 1/2 нагрузки	93,0-92,0 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	PTC
Тропическая защита	нет
Тепловая защита	внешн.
R1	0,310 ohm
R2	0,310 ohm
R3	0,310 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CW
Монтажн. обозначение по IEC 34-7	IM V1/B5
Тип смазки	UNIREX N3
Кол-во смазки	13 г
Relubrication interval 1	4500 h / 40 °C
Relubrication interval 2	1100 h / 60 °C

Монтаж MG160MB

Диапазон температуры окружающей среды	-30 .. 60 °C
Размер фланца электродвигателя	FF300

Другое MG160MB

Нетто вес

89 кг

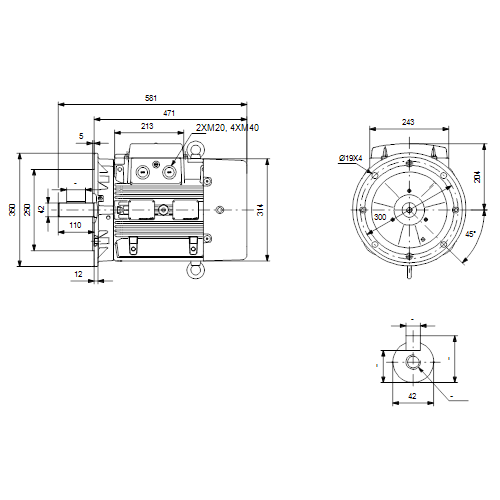

Габаритный чертеж MG160MB

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG160MB
