MG160MA
Данные каталога MG160MA
| Наименование продукции | MG160MA |
| Производственный номер | 87420031 |
| EAN номер | 5710622822168 |
Описание MG160MA
MG160MA Электродвигатель – 3-фазный стандартный электродвигатель переменного тока. Технология Grundfos Blueflux(R) представляет самое лучшее решение от компании Grundfs среди электродвигателей с высоким КПД и с частотными преобразователями (электродвигатели MG, электродвигатели MGE и преобразователь CUE). Технология Grundfos Blueflux(R) удовлетворяет и даже превосходит требования стандартов, таких как EuP IE3. |
Основные данные MG160MA
| Диаметр вала | 42 мм |
| Длина конца вала | 110 мм |
| Данные на табличке электродвигателя | CE,IE2,IE3 |
| Модель | H3 |
| Охлаждение | IC 411 |
| Средства измерения | Сванский, SVAN 958 |

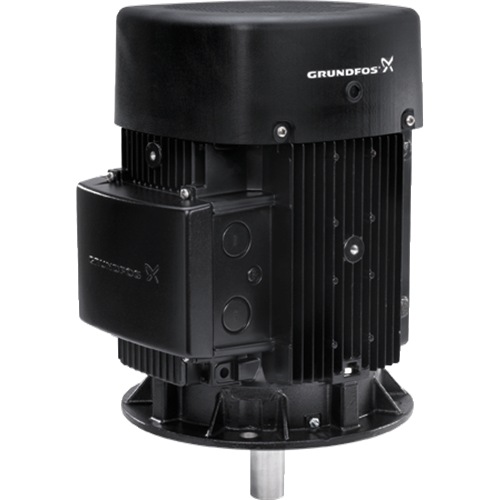

Изображение MG160MA
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG160MA
| Тип электродвигателя | 160MA |
| Класс энергоэфф-ти | IE3 |
| Количество полюсов | 4 |
| Максимальное потребление тока | 23,4-22,4/13,4-13,2 A |
| Номинальная мощность - P2 | 11 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 21,2-20,4/12,2-12,0 A |
| Пусковой ток | 710-810 % |
| Cos фи - характеристика мощности | 0,86-0,81 |
| Номинальная скорость | 1470-1475 об/м |
| Номинальный вращающий момент при полной нагрузке | 71.5 Нм |
| Крутящий момент заторможенного ротора | 180-210 % |
| Распределение крутящего момента | 310-370 % |
| Момент инерции | 0.058 кг м2 |
| Энергоэффективность | IE3 91,4% |
| Эффективность электродвигателя при полной нагрузке | 91,4 % |
| Эффективность двигателя при 3/4 нагрузки | 92,1-91,9 % |
| Эффективность электродвигателя при 1/2 нагрузки | 91,6-91,4 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Тропическая защита | нет |
| Тепловая защита | внешн. |
| R1 | 0,72 ohm |
| R2 | 0,72 ohm |
| R3 | 0,72 ohm |
| Обмотка 1 | PHASE 1 |
| Обмотка 2 | PHASE 2 |
| Обмотка 3 | PHASE 3 |
| Направление вращения | CCW |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |
| Тип смазки | UNIREX N3 |
| Кол-во смазки | 13 г |
| Relubrication interval 1 | 10000 h / 40 °C |
| Relubrication interval 2 | 2500 h / 60 °C |

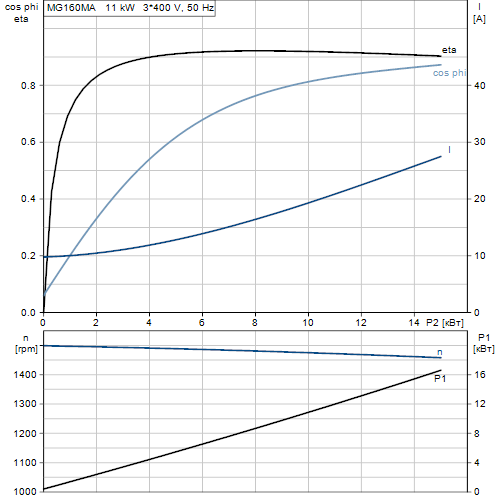

Характеристика двигателя MG160MA
Монтаж MG160MA
| Диапазон температуры окружающей среды | -30 .. 60 °C |
| Размер фланца электродвигателя | FF300 |
Другое MG160MA
| Маркировка | Grundfos Blueflux |
| Нетто вес | 109 кг |

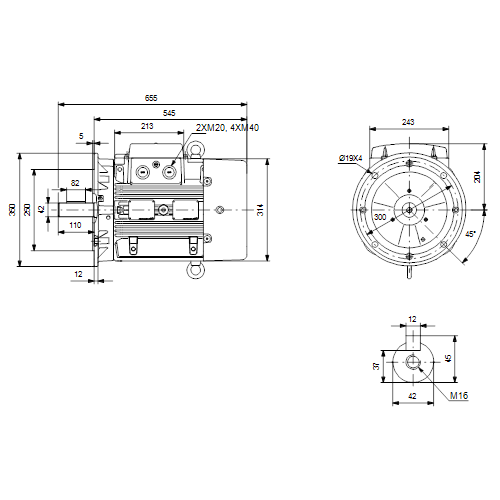

Габаритный чертеж MG160MA
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MG160MA
