Данные каталога MG160LB

Наименование продукции	MG160LB
Производственный номер	85D07528
EAN номер	5700838408584

Описание MG160LB

MG160LB 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG160LB

Диаметр вала	42 мм
Длина конца вала	110 мм
Данные на табличке электродвигателя	CE,IE1,IE2
Модель	F1
Охлаждение	IC 411

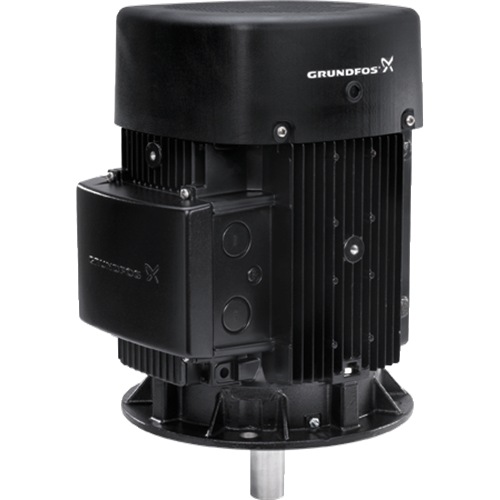

Изображение MG160LB

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG160LB

Тип электродвигателя	160LB
Класс энергоэфф-ти	IE2
Количество полюсов	2
Максимальное потребление тока	66,5-61,0/38,5-35,0 A
Номинальная мощность - P2	18.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 220-240 D/380-415 Y V
Номинальный ток	60,2-55,5/35,0-32,0 A
Пусковой ток	710-850 %
Cos фи - характеристика мощности	0,91-0,90
Номинальная скорость	2920-2940 об/м
Номинальный вращающий момент при полной нагрузке	60.5 Нм
Крутящий момент заторможенного ротора	240-290 %
Распределение крутящего момента	280-340 %
Момент инерции	0.058 кг м2
Энергоэффективность	IE2 90,9%
Эффективность электродвигателя при полной нагрузке	90,9-90,9 %
Эффективность двигателя при 3/4 нагрузки	93,2-92,6 %
Эффективность электродвигателя при 1/2 нагрузки	93,7-93,2 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	PTC
Тропическая защита	нет
Тепловая защита	внешн.
R1	0,170 ohm
R2	0,170 ohm
R3	0,170 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CW
Монтажн. обозначение по IEC 34-7	IM V1/B5
Тип смазки	UNIREX N3
Кол-во смазки	13 г
Relubrication interval 1	4500 h / 40 °C
Relubrication interval 2	1100 h / 60 °C

Монтаж MG160LB

Диапазон температуры окружающей среды	-30 .. 60 °C
Размер фланца электродвигателя	FF300

Другое MG160LB

Нетто вес

114 кг

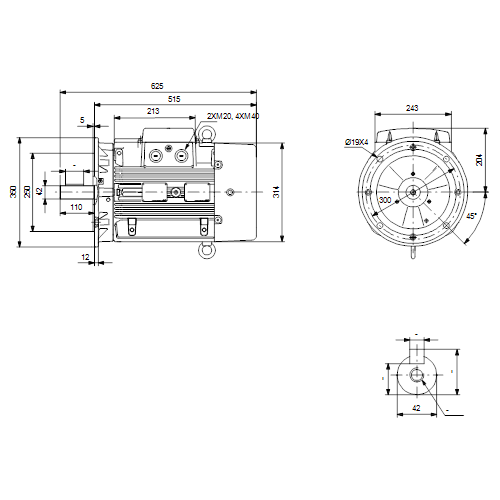

Габаритный чертеж MG160LB

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG160LB
