MG160LB
Данные каталога MG160LB
| Наименование продукции | MG160LB |
| Производственный номер | 87410030 |
| EAN номер | 5700838409871 |
Описание MG160LB
MG160LB 3-фазный асинхронный стандартный электродвигатель. |
Основные данные MG160LB
| Диаметр вала | 42 мм |
| Длина конца вала | 110 мм |
| Данные на табличке электродвигателя | CE,IE1,IE2 |
| Модель | F1 |
| Охлаждение | IC 411 |
Изображение MG160LB
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG160LB
| Тип электродвигателя | 160LB |
| Класс энергоэфф-ти | IE2 |
| Количество полюсов | 2 |
| Максимальное потребление тока | 38,5-35,0/22,0-21,2 A |
| Номинальная мощность - P2 | 18.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 D/660-690 Y V |
| Номинальный ток | 35,0-32,0/20,0-19,2 A |
| Пусковой ток | 710-850 % |
| Cos фи - характеристика мощности | 0,91-0,90 |
| Номинальная скорость | 2920-2940 об/м |
| Номинальный вращающий момент при полной нагрузке | 60.5 Нм |
| Крутящий момент заторможенного ротора | 240-290 % |
| Распределение крутящего момента | 280-340 % |
| Момент инерции | 0.058 кг м2 |
| Энергоэффективность | IE2 90,9% |
| Эффективность электродвигателя при полной нагрузке | 90,9 % |
| Эффективность двигателя при 3/4 нагрузки | 93,2-92,6 % |
| Эффективность электродвигателя при 1/2 нагрузки | 93,7-93,2 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTC |
| Тропическая защита | нет |
| Тепловая защита | внешн. |
| R1 | 0,500 ohm |
| R2 | 0,500 ohm |
| R3 | 0,500 ohm |
| Обмотка 1 | PHASE 1 |
| Обмотка 2 | PHASE 2 |
| Обмотка 3 | PHASE 3 |
| Направление вращения | CCW |
| Монтажн. обозначение по IEC 34-7 | IM B35 |
| Тип смазки | UNIREX N3 |
| Кол-во смазки | 13 г |
| Relubrication interval 1 | 9000 h / 40 °C |
| Relubrication interval 2 | 2300 h / 60 °C |

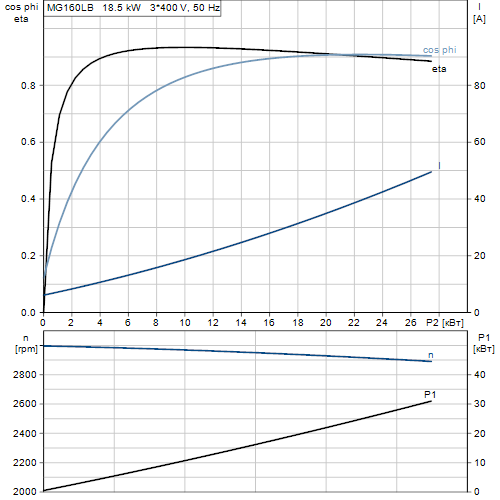

Характеристика двигателя MG160LB
Монтаж MG160LB
| Диапазон температуры окружающей среды | -30 .. 60 °C |
| Размер фланца электродвигателя | FF300 |
Другое MG160LB
| Нетто вес | 117 кг |

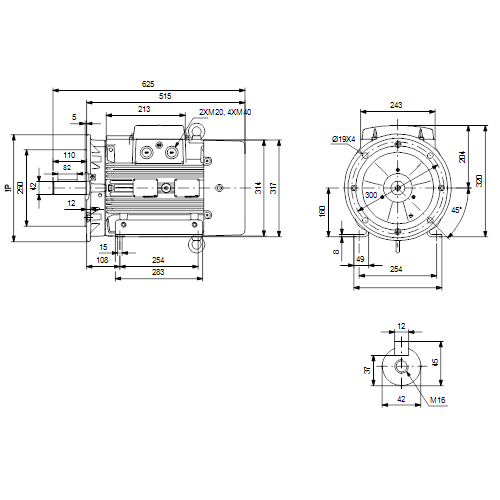

Габаритный чертеж MG160LB
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MG160LB
