MG90SA
Данные каталога MG90SA
| Наименование продукции | MG90SA |
| Производственный номер | 87200342 |
| EAN номер | 5700393028883 |
Описание MG90SA
MG90SA 1-фазный асинхронный стандартный электродвигатель. |
Основные данные MG90SA
| Диаметр вала | 24 мм |
| Длина конца вала | 50 мм |
| Данные на табличке электродвигателя | CE |
| Модель | B |
| Охлаждение | IC 411 |

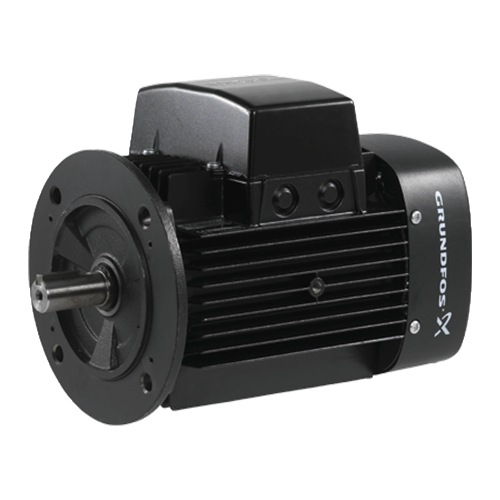

Изображение MG90SA
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG90SA
| Тип электродвигателя | 90SA |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 4 |
| Номинальная мощность - P2 | 0.75 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230 V |
| Номинальный ток | 5.45 A |
| Пусковой ток | 320 % |
| Cos фи - характеристика мощности | 0,96 |
| Номинальная скорость | 1390-1410 об/м |
| Номинальный вращающий момент при полной нагрузке | 5.15 Нм |
| Крутящий момент заторможенного ротора | 55 % |
| Распределение крутящего момента | 190 % |
| Момент инерции | 0.0029 кг м2 |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| R1 | 3,90 ohm |
| R2 | 6,00 ohm |
| R3 | 6,00 ohm |
| Обмотка 1 | MAIN 1 |
| Обмотка 2 | AUXILARY 1 |
| Обмотка 3 | F |
| Направление вращения | CCW |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |

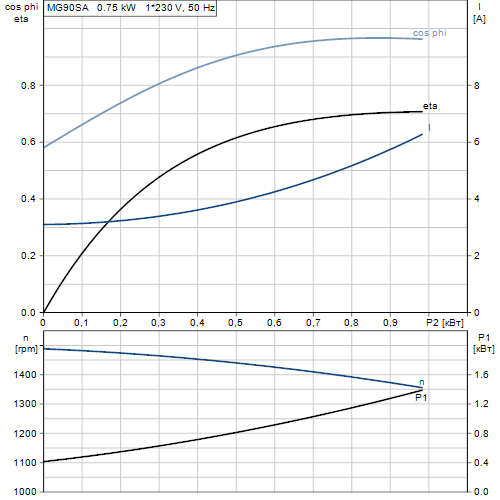

Характеристика двигателя MG90SA
Монтаж MG90SA
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Размер фланца электродвигателя | FF165 |
Другое MG90SA
| Нетто вес | 16 кг |

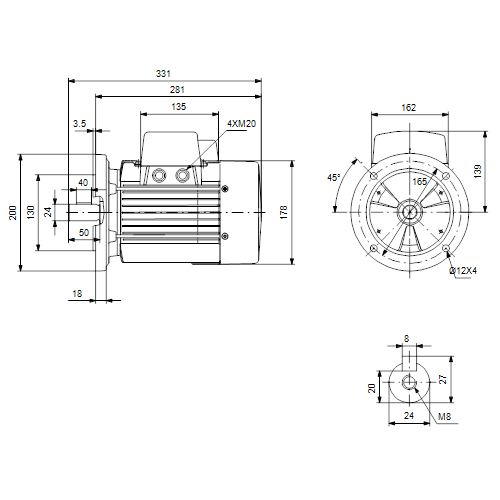

Габаритный чертеж MG90SA
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

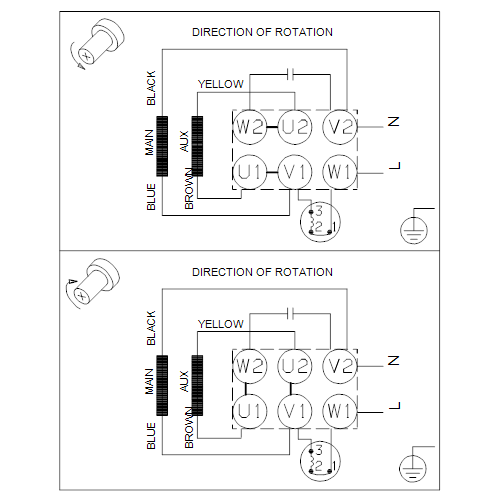

Схема подключений MG90SA
