MG90SA

Заказать

Данные каталога MG90SA

Наименование продукции	MG90SA
Производственный номер	85805906

Описание MG90SA

MG90SA 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG90SA

Диаметр вала	24 мм
Длина конца вала	50 мм
Данные на табличке электродвигателя	CE,IE1
Модель	C2
Охлаждение	IC 411

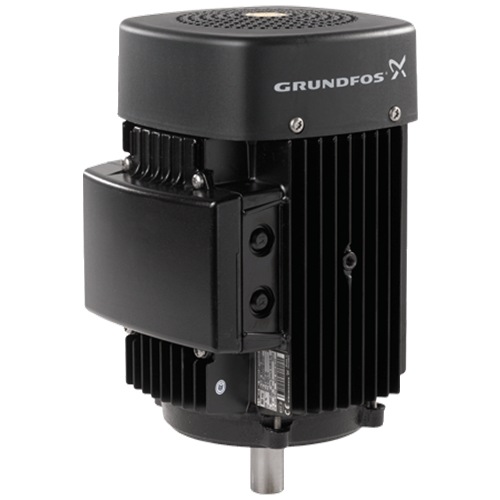

Изображение MG90SA

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG90SA

Тип электродвигателя	90SA
Класс энергоэфф-ти	IE1
Количество полюсов	2
Максимальное потребление тока	6,50/3,75 A
Номинальная мощность - P2	1.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 220-240 D/380-415 Y V
Номинальный ток	5,90/3,40 A
Пусковой ток	630-690 %
Cos фи - характеристика мощности	0,85-0,79
Номинальная скорость	2860-2890 об/м
Номинальный вращающий момент при полной нагрузке	5 Нм
Крутящий момент заторможенного ротора	240-290 %
Распределение крутящего момента	300-360 %
Момент инерции	0.002 кг м2
Энергоэффективность	IE1 82%
Эффективность электродвигателя при полной нагрузке	82 %
Эффективность двигателя при 3/4 нагрузки	83-81 %
Эффективность электродвигателя при 1/2 нагрузки	81-79 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	Отсутс.
Тропическая защита	нет
Тепловая защита	внешн.
R1	3,90 ohm
R2	3,90 ohm
R3	3,90 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CW
R допуск	10 +/- %
Монтажн. обозначение по IEC 34-7	IM B14/V18

Монтаж MG90SA

Диапазон температуры окружающей среды	-30 .. 40 °C
Размер фланца электродвигателя	FT115

Другое MG90SA

Нетто вес

15 кг

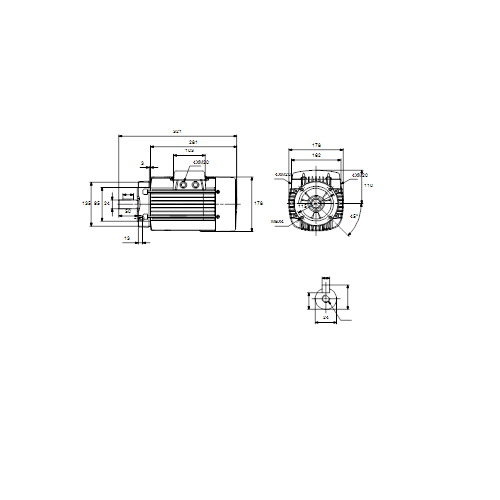

Габаритный чертеж MG90SA

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG90SA
