MG90LB
Данные каталога MG90LB
| Наименование продукции | MG90LB |
| Производственный номер | 87204305 |
| EAN номер | 5700395677478 |
Описание MG90LB
MG90LB 1-фазный асинхронный стандартный электродвигатель. |
Основные данные MG90LB
| Диаметр вала | 24 мм |
| Длина конца вала | 50 мм |
| Данные на табличке электродвигателя | CE |
| Модель | B |
| Охлаждение | IC 411 |

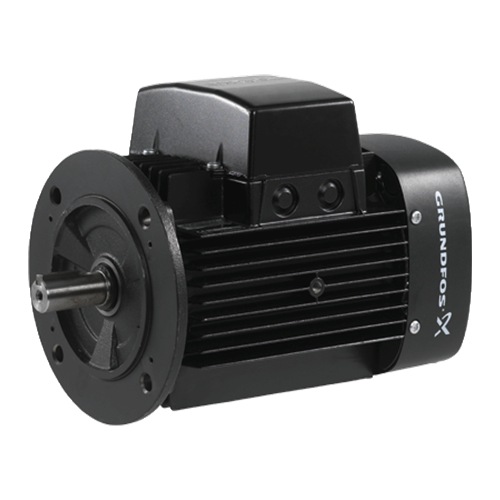

Изображение MG90LB
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Данные электрооборудования MG90LB
| Тип электродвигателя | 90LB |
| Класс энергоэфф-ти | NA |
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 1.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-230/240 V |
| Номинальный ток | 9,90-9,90/8,90 A |
| Пусковой ток | 390 % |
| Cos фи - характеристика мощности | 0,98 |
| Номинальная скорость | 2750 об/м |
| Номинальный вращающий момент при полной нагрузке | 5.2 Нм |
| Крутящий момент заторможенного ротора | 80 % |
| Распределение крутящего момента | 210 % |
| Момент инерции | 0.0029 кг м2 |
| Эффективность электродвигателя при полной нагрузке | 72-70 % |
| Класс защиты (IEC 34-5) | 55 (Protect. water jets/dust) |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | PTO |
| Тропическая защита | нет |
| Тепловая защита | внутрен. |
| R1 | 1,12 ohm |
| R2 | 1,26 ohm |
| Обмотка 1 | MAIN 1 |
| Обмотка 2 | AUXILARY 1 |
| Обмотка 3 | AUXILARY 1 |
| Направление вращения | CW |
| Минимальная нагрузка | 25 % |
| Монтажн. обозначение по IEC 34-7 | IM V1/B5 |

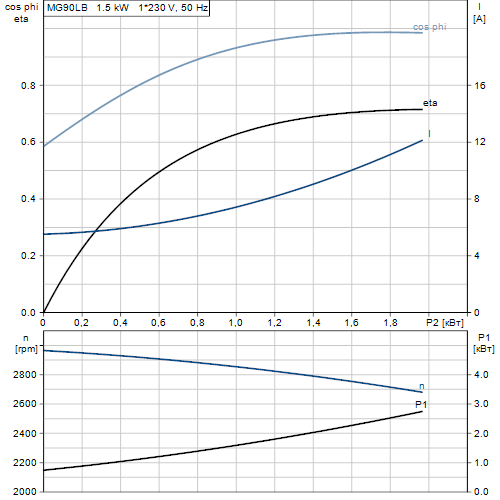

Характеристика двигателя MG90LB
Монтаж MG90LB
| Диапазон температуры окружающей среды | -30 .. 40 °C |
| Размер фланца электродвигателя | FF165 |
Другое MG90LB
| Нетто вес | 20 кг |

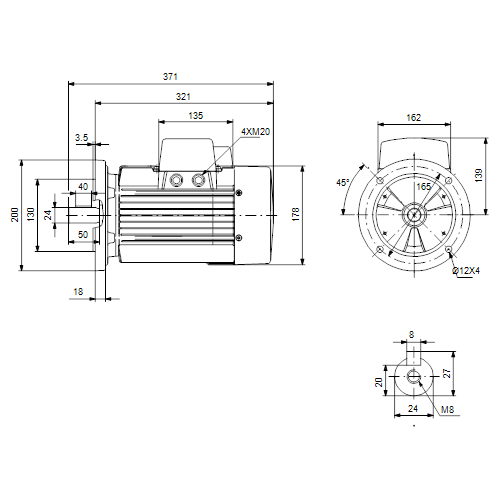

Габаритный чертеж MG90LB
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |
Схема подключений MG90LB
