MG90LA

Заказать

Данные каталога MG90LA

Наименование продукции	MG90LA
Производственный номер	85805908

Описание MG90LA

MG90LA 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG90LA

Диаметр вала	24 мм
Длина конца вала	50 мм
Данные на табличке электродвигателя	CE,IE1
Модель	C2
Охлаждение	IC 411

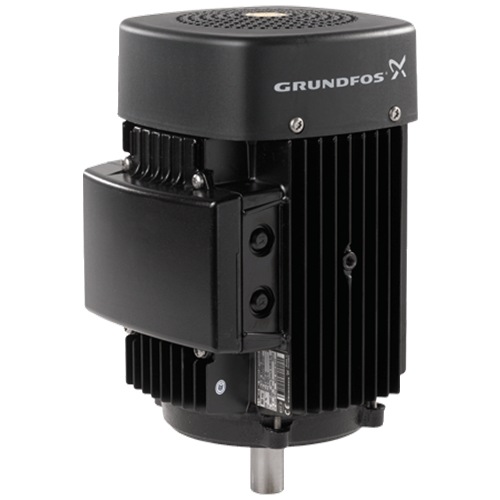

Изображение MG90LA

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG90LA

Тип электродвигателя	90LA
Класс энергоэфф-ти	IE1
Количество полюсов	2
Максимальное потребление тока	8,90/5,15 A
Номинальная мощность - P2	2.2 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 220-240 D/380-415 Y V
Номинальный ток	8,25/4,75 A
Пусковой ток	700-760 %
Cos фи - характеристика мощности	0,87-0,82
Номинальная скорость	2860-2890 об/м
Номинальный вращающий момент при полной нагрузке	7.3 Нм
Крутящий момент заторможенного ротора	290-350 %
Распределение крутящего момента	350-420 %
Момент инерции	0.0024 кг м2
Энергоэффективность	IE1 84%
Эффективность электродвигателя при полной нагрузке	84 %
Эффективность двигателя при 3/4 нагрузки	85-84 %
Эффективность электродвигателя при 1/2 нагрузки	84-82 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	Отсутс.
Тропическая защита	нет
Тепловая защита	внешн.
R1	2,55 ohm
R2	2,55 ohm
R3	2,55 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CW
R допуск	10 +/- %
Монтажн. обозначение по IEC 34-7	IM B14/V18

Монтаж MG90LA

Диапазон температуры окружающей среды	-30 .. 40 °C
Размер фланца электродвигателя	FT115

Другое MG90LA

Нетто вес

17 кг

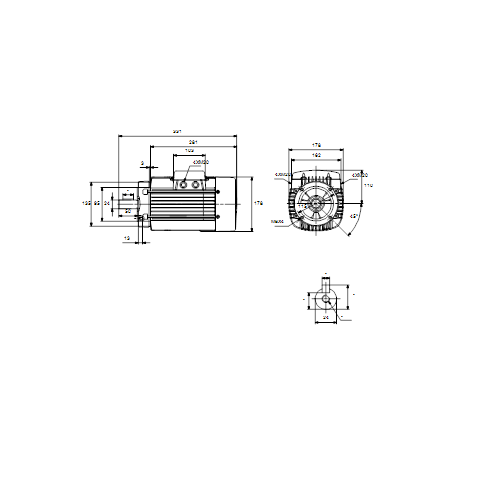

Габаритный чертеж MG90LA

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG90LA
