MG71A

Заказать

Данные каталога MG71A

Наименование продукции	MG71A
Производственный номер	85105501

Описание MG71A

MG71A 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG71A

Диаметр вала	14 мм
Длина конца вала	30 мм
Данные на табличке электродвигателя	CE
Модель	B
Охлаждение	IC 410

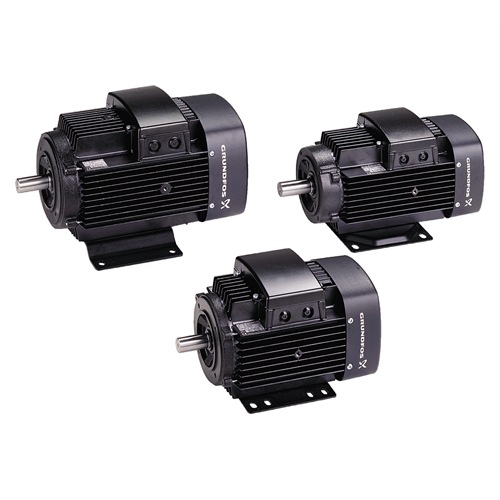

Изображение MG71A

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG71A

Тип электродвигателя	71A
Класс энергоэфф-ти	NA
Количество полюсов	2
Максимальное потребление тока	1,23/0,72 A
Номинальная мощность - P2	0.25 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 220-255 D/380-440 Y V
Номинальный ток	1,12/0,65 A
Пусковой ток	570-620 %
Cos фи - характеристика мощности	0,83-0,71
Номинальная скорость	2840-2880 об/м
Номинальный вращающий момент при полной нагрузке	0.84 Нм
Крутящий момент заторможенного ротора	340-460 %
Распределение крутящего момента	350-470 %
Момент инерции	0.0005 кг м2
Энергоэффективность	73%
Эффективность электродвигателя при полной нагрузке	73 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	Отсутс.
Тропическая защита	нет
Тепловая защита	внешн.
R1	25,0 ohm
R2	25,0 ohm
R3	25,0 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CW
Монтажн. обозначение по IEC 34-7	IM B14/V18

Монтаж MG71A

Диапазон температуры окружающей среды	-30 .. 40 °C
Размер фланца электродвигателя	FT85

Другое MG71A

Нетто вес

6 кг

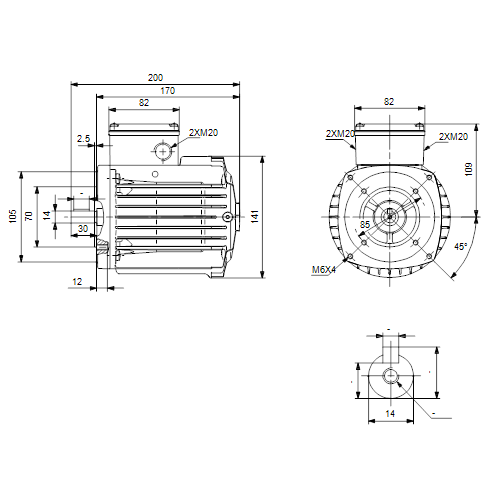

Габаритный чертеж MG71A

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG71A
