MG132SB

Заказать

Данные каталога MG132SB

Наименование продукции	MG132SB
Производственный номер	87360232
EAN номер	5700838409642

Описание MG132SB

MG132SB 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG132SB

Диаметр вала	38 мм
Длина конца вала	80 мм
Данные на табличке электродвигателя	CE,IE1,IE2
Модель	F1
Охлаждение	IC 411

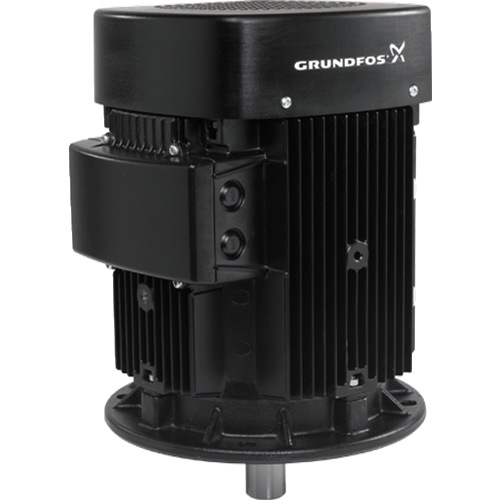

Изображение MG132SB

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG132SB

Тип электродвигателя	132SB
Класс энергоэфф-ти	IE2
Количество полюсов	2
Максимальное потребление тока	16,2-15,0/9,35-8,90 A
Номинальная мощность - P2	7.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 380-415 D/660-690 Y V
Номинальный ток	14,8-13,6/8,50-8,10 A
Пусковой ток	780-910 %
Cos фи - характеристика мощности	0,89-0,88
Номинальная скорость	2920-2930 об/м
Номинальный вращающий момент при полной нагрузке	24.6 Нм
Крутящий момент заторможенного ротора	220-260 %
Распределение крутящего момента	280-330 %
Момент инерции	0.012 кг м2
Энергоэффективность	IE2 88,1%
Эффективность электродвигателя при полной нагрузке	88,1 %
Эффективность двигателя при 3/4 нагрузки	90,5 %
Эффективность электродвигателя при 1/2 нагрузки	91,0-90,0 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	PTC
Тропическая защита	нет
Тепловая защита	внешн.
R1	1,6 ohm
R2	1,6 ohm
R3	1,6 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CCW
Монтажн. обозначение по IEC 34-7	IM V1/B5

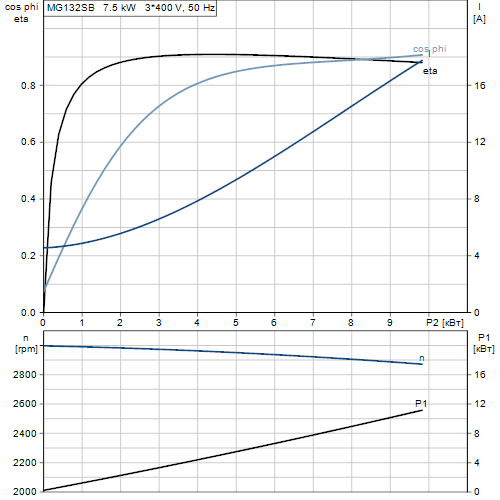

Характеристика двигателя MG132SB

Монтаж MG132SB

Диапазон температуры окружающей среды	-30 .. 60 °C
Размер фланца электродвигателя	FF265

Другое MG132SB

Нетто вес

54 кг

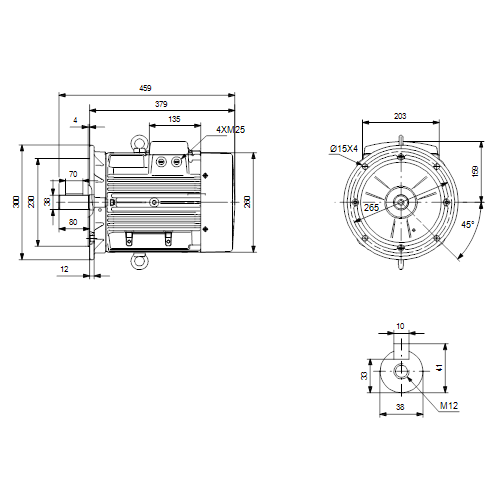

Габаритный чертеж MG132SB

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG132SB
