MG132MB

Заказать

Данные каталога MG132MB

Наименование продукции	MG132MB
Производственный номер	87360262
EAN номер	5700838410921

Описание MG132MB

MG132MB 3-фазный асинхронный стандартный электродвигатель.

Основные данные MG132MB

Диаметр вала	38 мм
Длина конца вала	80 мм
Данные на табличке электродвигателя	CE,IE1,IE2
Модель	F1
Охлаждение	IC 411

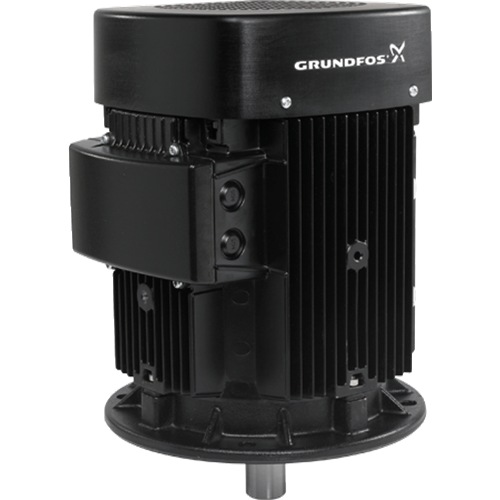

Изображение MG132MB

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

Данные электрооборудования MG132MB

Тип электродвигателя	132MB
Класс энергоэфф-ти	IE2
Количество полюсов	4
Максимальное потребление тока	16,8-15,4/9,55-9,25 A
Номинальная мощность - P2	7.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 380-415 D/660-690 Y V
Номинальный ток	15,2-14,0/8,70-8,40 A
Пусковой ток	670-790 %
Cos фи - характеристика мощности	0,87-0,85
Номинальная скорость	1440-1450 об/м
Номинальный вращающий момент при полной нагрузке	49.5 Нм
Крутящий момент заторможенного ротора	180-220 %
Распределение крутящего момента	270-330 %
Момент инерции	0.028 кг м2
Энергоэффективность	IE2 88,7%
Эффективность электродвигателя при полной нагрузке	88,7 %
Эффективность двигателя при 3/4 нагрузки	92,0 %
Эффективность электродвигателя при 1/2 нагрузки	93,0-92,0 %
Класс защиты (IEC 34-5)	55 (Protect. water jets/dust)
Класс изоляции (IEC 85)	F
Защита электродвигателя	PTC
Тропическая защита	нет
Тепловая защита	внешн.
R1	1,34 ohm
R2	1,34 ohm
R3	1,34 ohm
Обмотка 1	PHASE 1
Обмотка 2	PHASE 2
Обмотка 3	PHASE 3
Направление вращения	CCW
Монтажн. обозначение по IEC 34-7	IM V1/B5

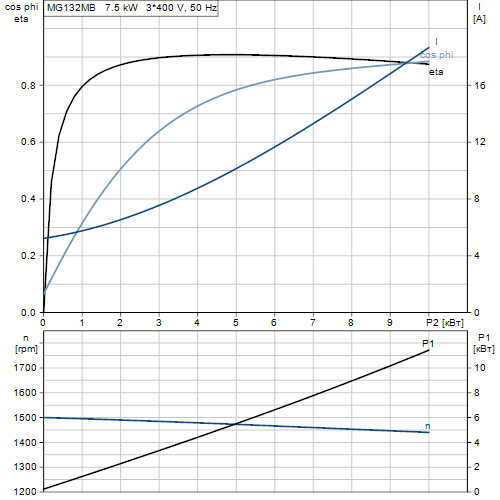

Характеристика двигателя MG132MB

Монтаж MG132MB

Диапазон температуры окружающей среды	-30 .. 60 °C
Размер фланца электродвигателя	FF265

Другое MG132MB

Нетто вес

72 кг

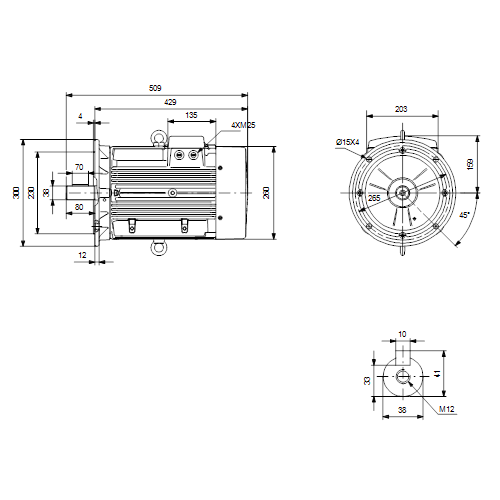

Габаритный чертеж MG132MB

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений MG132MB
