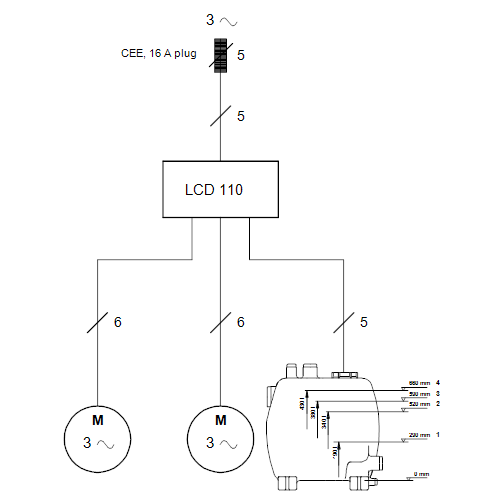

MDV.80.80.75.2.51D/450.SE Компактная канализационная насосная станция для сточных вод состоит из одного или двух баков объемом 450 л, двух горизонтальных погружныех насосов серии SE для сточных вод, вкл.контроллер, аналоговый датчик уровня и возможность подключения принадлежностей. Бак на 450 л изготовлен из герметичной, коррозионно стойкого полиэтилена и не пропускает газы и запахи. Он снабжен - Тремя горизонтальными входными патрубками DN150 с одинарным уплотнением, - Вертикальными входными соединительными патрубками DN 100, - Вертикальными соединительными патрубками DN75 с гибкими штуцерами и зажимами для вентиляции. - Два горизонтальных соединительных патрубка DN40 с соеденительной частью и зажимом для ручного мембранного насоса (принадлежность). Бак специальной формы внутри разработан и запатентованной для того, чтобы избежать осаждения грязи и уменьшения количества остаточной воды. Для использования дополнительной накопительной емкости предусмотрены 4 соеденительных патрубка DN150 размещенных по бокам. Горизонтальные насосы для сточных вод с одноканальным рабочим колесом или рабочим колесом типа Vortex в соответствии с запросом - Свободный проход до 80 мм для надежной работы без заклинивания -Уникальная система зажимов для демонтажа гидравлической и моторной части в течение одной минуты, -Водонепроницаемый кабельный разъем из нержавеющей стали для легкого технического обслуживания и ремонта, -Двойные картриджные уплотнения вала для легкого технического обслуживания и ремонта, - электродвигатель с тепловым выключателем внутри обмотки Запатентованная система охлаждения для непрерывной работы насосов типа SE - Электродвигатель с тепловым выключателем внутри обмотки Запорные клапаны, обратные клапаны, выпускные патрубки, ручного диафрагменного насоса, болты и прокладки, а также 450-литровый бак доступны как принадлежности LC221 контроллер с микропроцессором оснащен дисплеем для полного мониторинга. Насос и датчик подключены к контроллеру с 4 м или 10 м кабелем и трубой. Кабель питания 1,5 м с вилкой (с фазоинвертором для 3-х фазный двигатель) Бесконтактный, пьезо-резистивный датчик давления подключаемый внутри шкафа, контролируется контроллером и с точностью до миллиметра отображается на дисплее. Защита от блокировки трубки давления внутри резервуара без движущихся частей внутри сточных вод. Контроллер для тепловой защиты электродвигателя и контроля работы насоса. Тепловая защита двигателя состоит из температурного датчика-выключателя в обмотке. Функции контроллера: • Пуск / дельта операция для насосов> 5кВт • Включение / выключение, регулярные и ошибки переключения двух насосов сточных вод на основе непрерывного сигнала с пьезо-резистивный датчика • Защита электродвигателя с помощью выключателя защиты и / или измерения тока, а также подключения тепловых реле. • Защита электродвигателя от работы «всухую» во время выполнения ограничений в случае аварийного режима • 24ч автоматический тестовый режим работы в течение длительного периода бездействие • установка времени простоя (отложенного пуска): - Отмена останова (времени простоя насоса, после того, как будет достигнут уровень останова) - Отложенный пуск (время между достижением уровня пуска насоса и фактическим началом пуска насоса) - Задержка между сигналом тревоги и остановом (время от появления неисправности до сообщения о тревоге ), чтобы предотвратить останов в случае кратковременного превышения уровня в баке. • автоматическое измерение тока для сообщения о тревоге • операционные указания: - Режим работы (автоматический, ручной) - Часы работы - Импульсов (количество пусков) - Превышение тока электродвигателя • сигнализация: - Состояние насоса (работа, неисправность) - Последовательности фаз неисправностей и отсутствия фазы - Тепловой выключатель - Сигнализация о высоком уровне - Время на обслуживание / обслуживание (по выбору). • выбор автоматического сброса аварийного сигнала • журнал отказов до 20 аварийных сигналов • выбор между различными уровнями начала • выбор типа подключенного датчика • калибровка датчика (установка) • Выбор интервала обслуживания (0, 3, 6 или 12 месяцев). В стандартной комплектации LC 221 имеет 6 беспотенциальных выходов для индикации: - Работы насоса - Выхода из строя насоса - Превышения уровня воды (сигнализация) - Общая ошибка. 6 цифровых входов для выполнения следующих функций: - Соединительная плата датчика давления (в сборе) - Подключение аналоговых датчиков (4-20 мА или 0-5 В) - Подключения до четырех датчиков уровня или реле давления вместо аналогового датчика - Подключение отдельного датчика уровня, который будет использоваться в случае наводнений Обнаружение вне Multilift. Подъемные станции часто устанавливается в приямок в подвале - самая низкая точка в здании. В случае например, притока грунтовых вод или повреждения водопровода, сигнализации будет указана контроллером. - Подключение возможности внешнего сброса тревоги - Подключения тепловых реле электродвигателя. Станции Multilift соответствуют стандартным EN12050-1, утверждены и контролируются внешним институтом LGA. Дополнительно соответствуют VDE, ТР (ГОСТ), CB, EMV |
