MAGNA D 65-120 F
Данные каталога MAGNA D 65-120 F
| Наименование продукции | MAGNA D 65-120 F |
| Производственный номер | 96504875 |
| EAN номер | 5700396300764 |
Описание MAGNA D 65-120 F
| MAGNA D 65-120 F Насосы Magna UPE серия 2000 оснащены электродвигателями с "мокрым ротором", т.е. насос и электродвигатель одразуют единый узел без торцового уплотнения вала, только с двумя неподвижными уплотнениями. подшипники смазываются перекачиваемой жидкостью. Особенности данного типа насоса: - Встроенный в клеммную коробку регулятор - Панельуправления на клеммной коробке - Клеммная коробка может включать в себя дополнительные модули - Корпус насоса из чугуна или бронзы - Корпус насосов Magna UPE 25-40 А оснащен штуцером для воздухоотводчика - Электродвигатель не требует внешней защиты Электродвигатель насоса - однофазный. Grundfos MAGNA - part of Series 2000 pumps - feature automatic control of differential pressure through adaptation of pump performance to actual heat requirement without the need for connection of external components Возможны следующие режимы работы: * AUTO (автоматический). Эта настройка обеспечивает сокращение до минимума потребляемой насосом энергии и для большинства систем является оптимальной. * Пропорциональное регулирование давления * Работа по постоянной характеристике * Автоматическое включение ночного режима работы с пониженной подачей Возможна связь с насосом через... * Модуль шины связи LONWorks * Модуль шины связи GENIbus * Пульт дистанционного управления R-100 * Внешнюю систему аварийной сигнализации * Внешний сигнал Пуск /Останов |
Основные данные MAGNA D 65-120 F
| Макс гидростатический напор | 120 дм |
| TF класс | 110 |
| Макс. рабочее давление | 10 бар |
| Данные на паспортной табличке | CE,TSE,PCT |
| Модель | F |

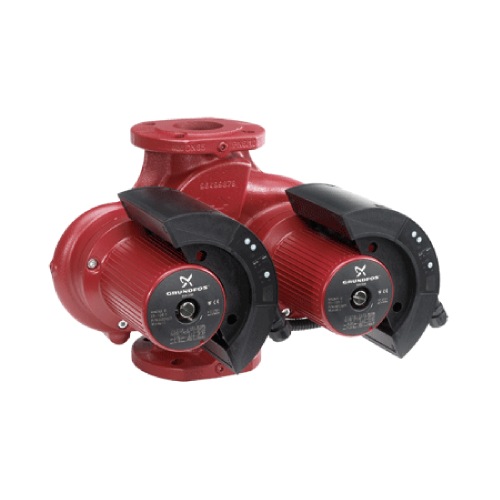

Изображение MAGNA D 65-120 F
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

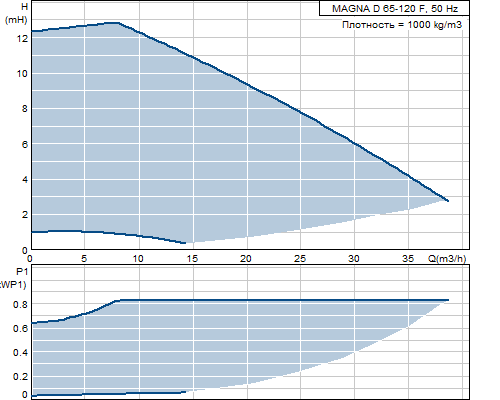

Кривая характеристики MAGNA D 65-120 F
Жидкость MAGNA D 65-120 F
| Диапазон температур жидкости | 2 .. 95 °C |
Материалы MAGNA D 65-120 F
| Корпус насоса | Чугун |
| EN-JL1040 | |
| ASTM 35 B - 40 B | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 |
Данные электрооборудования MAGNA D 65-120 F
| Потребл.мощн.-P1 | 35 .. 900 Вт |
| Максимальное потребление тока | 0.28 .. 3.9 A |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230-240 V |
| Класс защиты (IEC 34-5) | 44 |
| Класс изоляции (IEC 85) | H |
Монтаж MAGNA D 65-120 F
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 65 |
| Допустимое давление | PN 6 / PN 10 |
| Монтажная длина | 340 мм |
Устр-ва управл-ия MAGNA D 65-120 F
| Положение коробки выводов | 12.45 |
Другое MAGNA D 65-120 F
| Нетто вес | 49 кг |
| Полный вес | 56 кг |
| Объем упаковки | 0.13 м3 |
| Маркировка энергоэфф-ти | A |

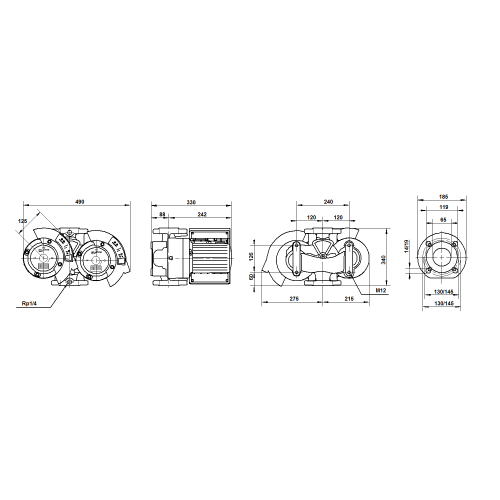

Габаритный чертеж MAGNA D 65-120 F
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

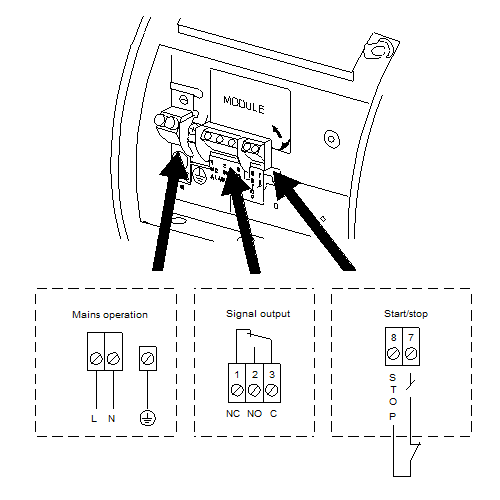

Схема подключений MAGNA D 65-120 F
