MAGNA1 100-120 F
Данные каталога MAGNA1 100-120 F
| Наименование продукта | MAGNA1 100-120 F |
| Производственный номер | 97924233 |
| EAN номер | 5710626493074 |
Описание MAGNA1 100-120 F
Основные данные MAGNA1 100-120 F
| Макс гидростатический напор | 120 дм |
| TF класс | 110 |
| Данные на фирменной табличке | CE,VDE,PCT |
| Модель | A |

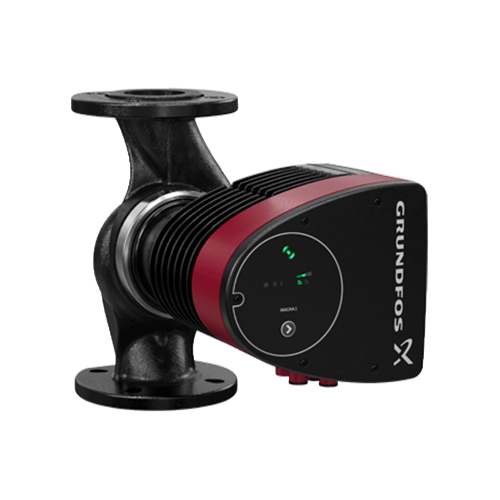

Изображение MAGNA1 100-120 F
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

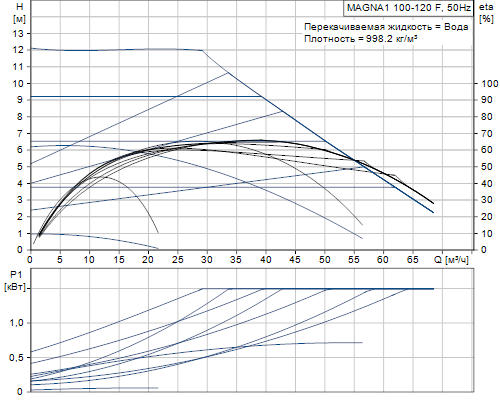

Кривая характеристики MAGNA1 100-120 F
Жидкость MAGNA1 100-120 F
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | -10 .. 110 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы MAGNA1 100-120 F
| Корпус насоса | Чугун |
| EN-GJL-250 | |
| ASTM A48-250B | |
| Рабочее колесо | PES 30%GF |
Данные электрооборудования MAGNA1 100-120 F
| Потребл.мощн.-P1 | 31.11 .. 1523 Вт |
| Максимальное потребление тока | 0.32 .. 6.73 A |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 230 V |
| Класс защиты (IEC 34-5) | X4D |
| Класс изоляции (IEC 85) | F |
Монтаж MAGNA1 100-120 F
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 10 бар |
| Стандартный фланец | DIN |
| Соединение труб | DN 100 |
| Допустимое давление | PN10 |
| Монтажная длина | 450 мм |
Другое MAGNA1 100-120 F
| Маркировка | Grundfos Blueflux |
| Класс электропотребления (EEI) | 0.21 |
| Нетто вес | 34.8 кг |
| Полный вес | 37 кг |
| Объем упаковки | 0.099 м3 |

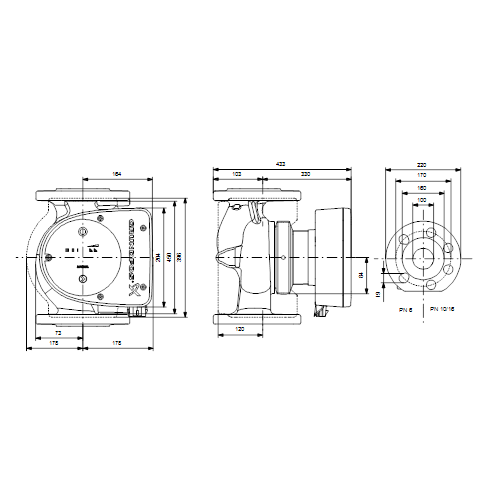

Габаритный чертеж MAGNA1 100-120 F
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

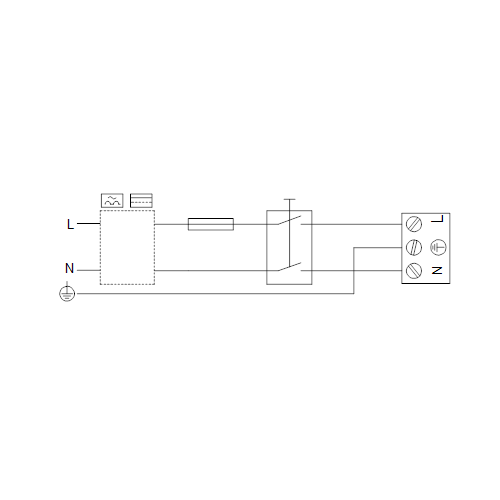

Схема подключений MAGNA1 100-120 F
