JP B-B-CVBP
Данные каталога JP B-B-CVBP
| Наименование продукции | JP B-B-CVBP |
| Производственный номер | 46811002 |
| EAN номер | 5700392859495 |
Описание JP B-B-CVBP
JP B-B-CVBP Горизонтальный самовсасывающий насос. Самовсасывающий одноступенчатый центробежный насос с горизонтальным всасывающим и радиальным напорным патрубками, стандартный однофазный двигатель оснащен защитой от перегрева. Насос и электродвигатель имеют общую плиту-основание. Механическое уплотнение вала графит/керамика. |
Основные данные JP B-B-CVBP
| Макс. гидростатический напор | 50 м |
| Уплотнение вала | CVBP |
| Допуск на рабочие хар-ки | ISO 9906:1999 Annex A |
| Исполнение насоса | B |
| Модель | D |
| Эжекторный клапан | да |

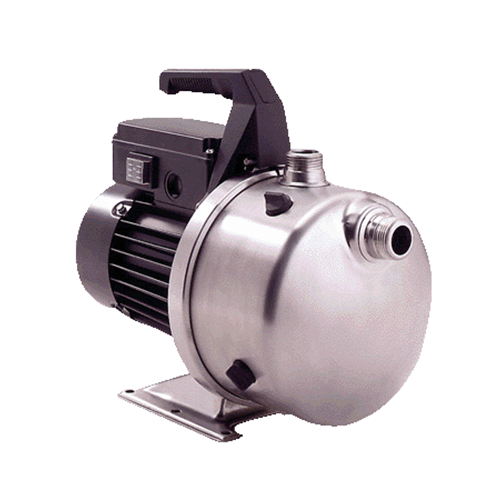

Изображение JP B-B-CVBP
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |

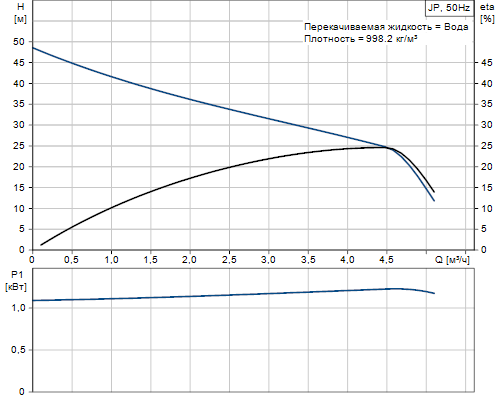

Кривая характеристики JP B-B-CVBP
Жидкость JP B-B-CVBP
| Рабочая жидкость | Вода |
| Диапазон температур жидкости | 0 .. 55 °C |
| Темпер. жидкости | 20 °C |
| Плотность | 998.2 кг/м3 |
Материалы JP B-B-CVBP
| Корпус насоса | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Рабочее колесо | Нержавеющая сталь |
| DIN W.-Nr. 1.4301 | |
| AISI 304 | |
| Код материала | B |
Данные электрооборудования JP B-B-CVBP
| Подводимая мощность - P1 | 1400 Вт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 1 x 220-240 V |
| Номинальный ток | 6 A |
| Размер конденсатора - работа | 25 мкФ/400 V |
| Класс защиты (IEC 34-5) | IP44 |
| Класс изоляции (IEC 85) | F |
| Тип кабельной вилки | SCHUKO |
| Кабель | Y |
Монтаж JP B-B-CVBP
| Диапазон температуры окружающей среды | 0 .. 40 °C |
| Макс. рабочее давление | 6 бар |
| Соединение труб | G 1 |
Устр-ва управл-ия JP B-B-CVBP
| Прессконтроль | без блока управления |
| Выключатель | вкл/выкл выключателя встроенна |
Другое JP B-B-CVBP
| Нетто вес | 11.8 кг |
| Полный вес | 12.7 кг |
| Объем упаковки | 0.026 м3 |

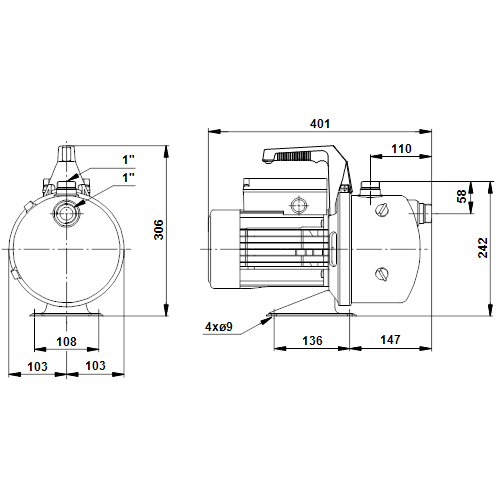

Габаритный чертеж JP B-B-CVBP
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

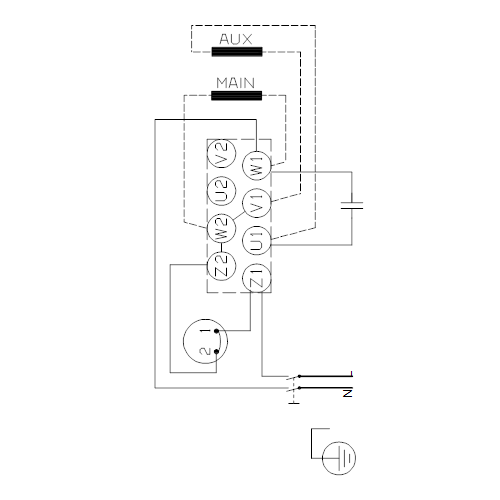

Схема подключений JP B-B-CVBP
