Hydro MPC-S 5 CR 10-9

Заказать

Данные каталога Hydro MPC-S 5 CR 10-9

Наименование продукции	HYDRO MPC-S 5 CR 10-9
Производственный номер	95044748
EAN номер	5700835457882

Основные данные Hydro MPC-S 5 CR 10-9

Система с мин. расходом	5 м3/ч
Maкс. расход	65 м3/ч
Система с макс. расходом	75 м3/ч
Макс. гидростатический напор	91.8 м
Рабочие колеса основного насоса	9
Макс. рабочее давление	16 бар
Основной тип насоса	CR10-09
Номер основн.насоса	96501231
Количество насосов	5
Положение клапана	напорная сторона

Изображение Hydro MPC-S 5 CR 10-9

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

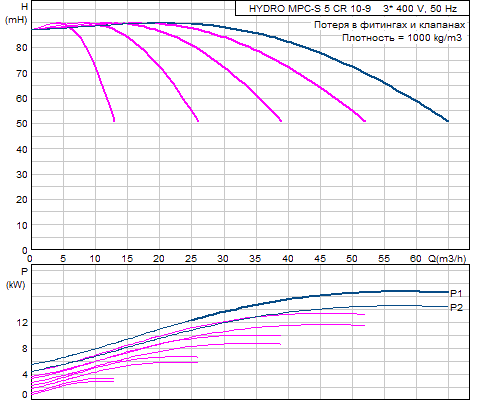

Кривая характеристики Hydro MPC-S 5 CR 10-9

Жидкость Hydro MPC-S 5 CR 10-9

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-S 5 CR 10-9

Мощность (Р2) основного насоса	3 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	прямой пуск
Номин. ток системы	32 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x6..10 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-S 5 CR 10-9

Макс. рабочее давление	16 бар
Макс. давление на входе	6.82 бар
Стандартный фланец	DIN
Вход насоса	DN80
Выход насоса	DN80
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-S 5 CR 10-9

Тип управления	S
Пульт управления	CU 351

Резервуар Hydro MPC-S 5 CR 10-9

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-S 5 CR 10-9

Базисный продукт	Y
Нетто вес	458 кг
Полный вес	498 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307060
Конфигурационный файл Hydro MPC	96307209

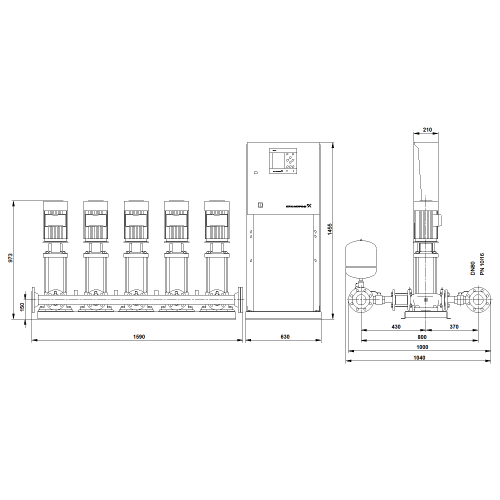

Габаритный чертеж Hydro MPC-S 5 CR 10-9

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 5 CR 10-9
