Hydro MPC-S 3 CR 64-4

Заказать

Данные каталога Hydro MPC-S 3 CR 64-4

Наименование продукции	HYDRO MPC-S 3 CR 64-4
Производственный номер	95044889
EAN номер	5700835485267

Основные данные Hydro MPC-S 3 CR 64-4

Система с мин. расходом	30 м3/ч
Maкс. расход	255 м3/ч
Система с макс. расходом	255 м3/ч
Макс. гидростатический напор	119 м
Рабочие колеса основного насоса	4
Макс. рабочее давление	16 бар
Основной тип насоса	CR64-4
Номер основн.насоса	96123536
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-S 3 CR 64-4

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

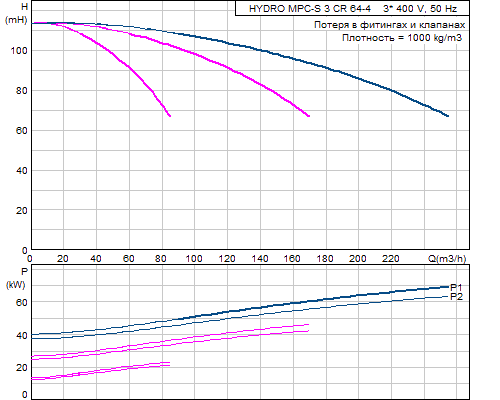

Кривая характеристики Hydro MPC-S 3 CR 64-4

Жидкость Hydro MPC-S 3 CR 64-4

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-S 3 CR 64-4

Мощность (Р2) основного насоса	22 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	пуск/соединение треугольник
Номин. ток системы	125 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x70..95 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-S 3 CR 64-4

Макс. рабочее давление	16 бар
Макс. давление на входе	4.09 бар
Стандартный фланец	DIN
Вход насоса	DN200
Выход насоса	DN200
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-S 3 CR 64-4

Тип управления	S
Пульт управления	CU 351

Резервуар Hydro MPC-S 3 CR 64-4

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-S 3 CR 64-4

Базисный продукт	Y
Нетто вес	1080 кг
Полный вес	1120 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307058
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-S 3 CR 64-4

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-S 3 CR 64-4
