Hydro MPC-F 6 CR 15-3

Заказать

Данные каталога Hydro MPC-F 6 CR 15-3

Наименование продукции	HYDRO MPC-F 6CR15-3
Производственный номер	97520955
EAN номер	5700317511460

Основные данные Hydro MPC-F 6 CR 15-3

Система с мин. расходом	8.5 м3/ч
Maкс. расход	141 м3/ч
Система с макс. расходом	118 м3/ч
Макс. гидростатический напор	42.7 м
Рабочие колеса основного насоса	3
Макс. рабочее давление	16 бар
Основной тип насоса	CR15-3
Номер основн.насоса	96501894
Количество насосов	6
Положение клапана	напорная сторона

Изображение Hydro MPC-F 6 CR 15-3

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

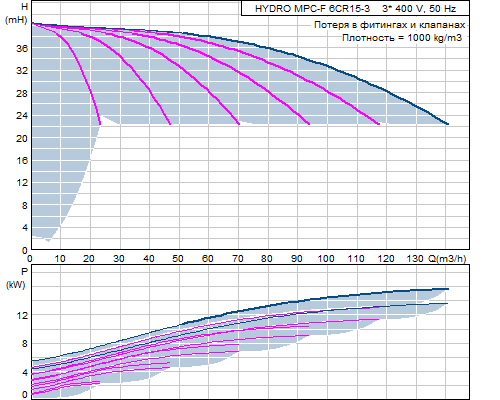

Кривая характеристики Hydro MPC-F 6 CR 15-3

Жидкость Hydro MPC-F 6 CR 15-3

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-F 6 CR 15-3

Мощность (Р2) основного насоса	3 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	прямой пуск
Номин. ток системы	37.8 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x10 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-F 6 CR 15-3

Макс. рабочее давление	16 бар
Макс. давление на входе	8 бар
Стандартный фланец	DIN
Вход насоса	DN150
Выход насоса	DN150
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-F 6 CR 15-3

Тип управления	F
Пульт управления	CU 351

Резервуар Hydro MPC-F 6 CR 15-3

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-F 6 CR 15-3

Базисный продукт	Y
Нетто вес	665 кг
Полный вес	705 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307055
Конфигурационный файл Hydro MPC	96307209

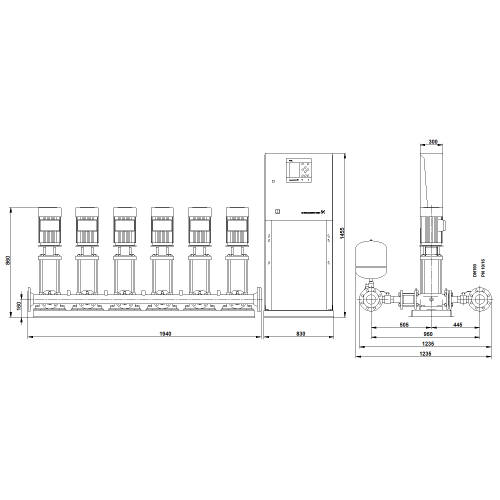

Габаритный чертеж Hydro MPC-F 6 CR 15-3

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 6 CR 15-3
