Hydro MPC-F 4 CR 15-3

Заказать

Данные каталога Hydro MPC-F 4 CR 15-3

Наименование продукцииHYDRO MPC-F 4CR15-3
Производственный номер97520835
EAN номер5700317510265

Основные данные Hydro MPC-F 4 CR 15-3

Система с мин. расходом8.5 м3
Maкс. расход94 м3
Система с макс. расходом70.5 м3
Макс. гидростатический напор42.7 м
Рабочие колеса основного насоса3
Макс. рабочее давление16 бар
Основной тип насосаCR15-3
Номер основн.насоса96501894
Количество насосов4
Положение клапананапорная сторона

Изображение Hydro MPC-F 4 CR 15-3

Изображение насосов Hydro MPC-F 4 CR 15-3
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

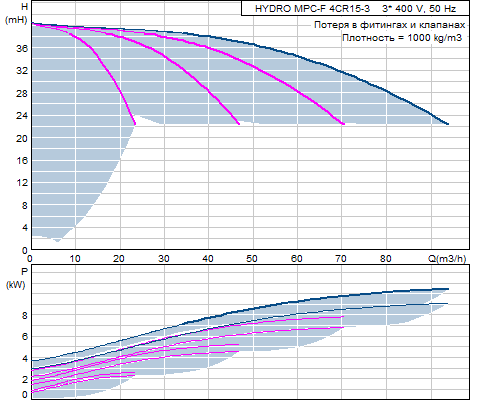

Кривая характеристики Hydro MPC-F 4 CR 15-3

Кривая характеристики насосов Hydro MPC-F 4 CR 15-3

Жидкость Hydro MPC-F 4 CR 15-3

Диапазон температур жидкости5 .. 70 °C

Данные электрооборудования Hydro MPC-F 4 CR 15-3

Мощность (Р2) основного насоса3 кВт
Промышленная частота50 Hz
Номинальное напряжение3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса3 x 400 V
Запуск основного насосапрямой пуск
Номин. ток системы25.2 A
Класс защиты (IEC 34-5)IP54
Силовой кабельL1,L2,L3,PE: 4x4 mm2
Подавление радиопомехIEC/CISPR 11-1B

Монтаж Hydro MPC-F 4 CR 15-3

Макс. рабочее давление16 бар
Макс. давление на входе8 бар
Стандартный фланецDIN
Вход насосаDN100
Выход насосаDN100
Допустимое давлениеPN 10/16

Устр-ва управл-ия Hydro MPC-F 4 CR 15-3

Тип управленияF
Пульт управленияCU 351

Резервуар Hydro MPC-F 4 CR 15-3

Объем напорного бака25 л
Диафрагменный бакда

Другое Hydro MPC-F 4 CR 15-3

Базисный продуктY
Нетто вес398 кг
Полный вес438 кг
ЯзыкRU
ТипорядРусский
Конфигурационный файл Control MPC96307053
Конфигурационный файл Hydro MPC96307209

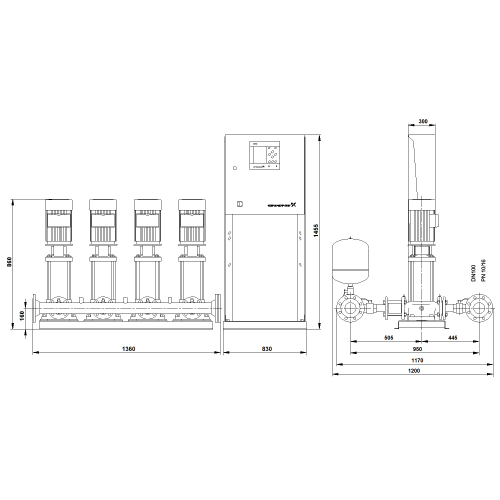

Габаритный чертеж Hydro MPC-F 4 CR 15-3

Габаритный чертеж насосов Hydro MPC-F 4 CR 15-3
ПримечаниеПравовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 4 CR 15-3

Схема подключений насосов Hydro MPC-F 4 CR 15-3
