Hydro MPC-F 4 CR 3-19

Заказать

Данные каталога Hydro MPC-F 4 CR 3-19

Наименование продукции	HYDRO MPC-F 4CR3-19
Производственный номер	97520819
EAN номер	5700317510104

Основные данные Hydro MPC-F 4 CR 3-19

Система с мин. расходом	1.2 м3/ч
Maкс. расход	18 м3/ч
Система с макс. расходом	13.5 м3/ч
Макс. гидростатический напор	126 м
Рабочие колеса основного насоса	19
Макс. рабочее давление	16 бар
Основной тип насоса	CR3-19
Номер основн.насоса	96516603
Количество насосов	4
Положение клапана	напорная сторона

Изображение Hydro MPC-F 4 CR 3-19

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

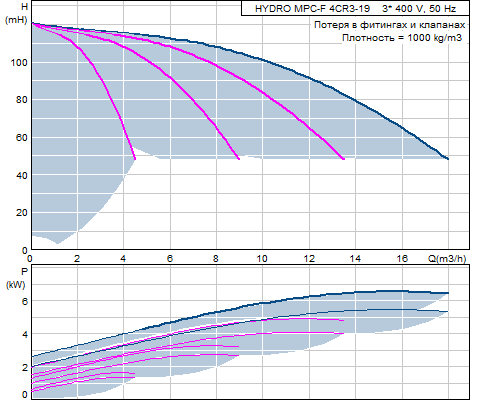

Кривая характеристики Hydro MPC-F 4 CR 3-19

Жидкость Hydro MPC-F 4 CR 3-19

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-F 4 CR 3-19

Мощность (Р2) основного насоса	1.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Номин. напряжение основного насоса	3 x 400 V
Запуск основного насоса	прямой пуск
Номин. ток системы	12.6 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x1,5 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-F 4 CR 3-19

Макс. рабочее давление	16 бар
Макс. давление на входе	3.42 бар
Стандартный фланец	DIN
Вход насоса	R 2 1/2
Выход насоса	R 2 1/2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-F 4 CR 3-19

Тип управления	F
Пульт управления	CU 351

Резервуар Hydro MPC-F 4 CR 3-19

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-F 4 CR 3-19

Базисный продукт	Y
Нетто вес	266 кг
Полный вес	306 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	96307053
Конфигурационный файл Hydro MPC	96307209

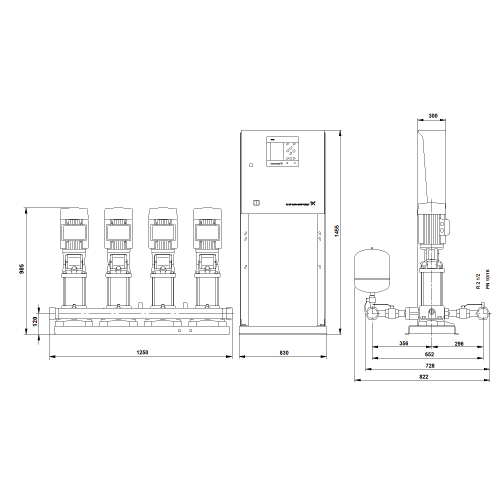

Габаритный чертеж Hydro MPC-F 4 CR 3-19

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-F 4 CR 3-19
