Hydro MPC-E 3 CRE 32-7

Заказать

Данные каталога Hydro MPC-E 3 CRE 32-7

Наименование продукции	HYDRO MPC-E 3 CRE 32-7
Производственный номер	95044603
EAN номер	5700835501103

Основные данные Hydro MPC-E 3 CRE 32-7

Система с мин. расходом	15 м3/ч
Maкс. расход	119 м3/ч
Система с макс. расходом	120 м3/ч
Макс. гидростатический напор	137 м
Рабочие колеса основного насоса	7
Макс. рабочее давление	16 бар
Основной тип насоса	CRE32-7
Номер основн.насоса	96553596
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-E 3 CRE 32-7

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

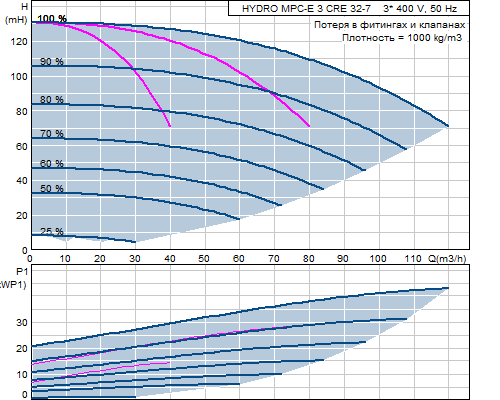

Кривая характеристики Hydro MPC-E 3 CRE 32-7

Жидкость Hydro MPC-E 3 CRE 32-7

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 3 CRE 32-7

Мощность (Р2) основного насоса	15 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Запуск основного насоса	электрический
Номин. ток системы	84 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x25..35 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 3 CRE 32-7

Макс. рабочее давление	16 бар
Макс. давление на входе	2.34 бар
Стандартный фланец	DIN
Вход насоса	DN150
Выход насоса	DN150
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 3 CRE 32-7

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 3 CRE 32-7

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 3 CRE 32-7

Базисный продукт	Y
Нетто вес	516 кг
Полный вес	616 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043970
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 3 CRE 32-7

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 3 CRE 32-7
