Hydro MPC-E 3 CRE 10-4

Заказать

Данные каталога Hydro MPC-E 3 CRE 10-4

Наименование продукции	HYDRO MPC-E 3 CRE 10-4
Производственный номер	95044546
EAN номер	5700835494740

Основные данные Hydro MPC-E 3 CRE 10-4

Система с мин. расходом	5 м3/ч
Maкс. расход	39 м3/ч
Система с макс. расходом	45 м3/ч
Макс. гидростатический напор	40.8 м
Рабочие колеса основного насоса	4
Макс. рабочее давление	16 бар
Основной тип насоса	CRE10-04
Номер основн.насоса	96512559
Количество насосов	3
Положение клапана	напорная сторона

Изображение Hydro MPC-E 3 CRE 10-4

Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.

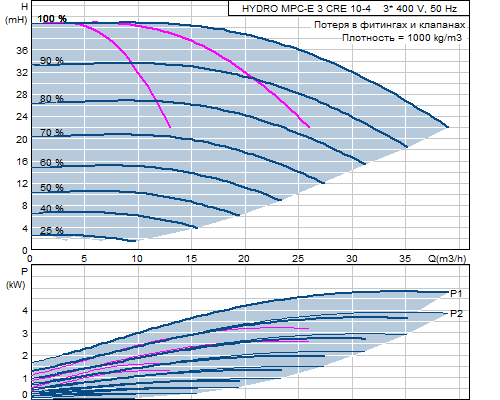

Кривая характеристики Hydro MPC-E 3 CRE 10-4

Жидкость Hydro MPC-E 3 CRE 10-4

Диапазон температур жидкости

5 .. 70 °C

Данные электрооборудования Hydro MPC-E 3 CRE 10-4

Мощность (Р2) основного насоса	1.5 кВт
Промышленная частота	50 Hz
Номинальное напряжение	3 x 400 V, 50 Hz, PE
Запуск основного насоса	электрический
Номин. ток системы	10.2 A
Класс защиты (IEC 34-5)	IP54
Силовой кабель	L1,L2,L3,PE: 4x1,5..2,5 mm2
Подавление радиопомех	IEC/CISPR 11-1B

Монтаж Hydro MPC-E 3 CRE 10-4

Макс. рабочее давление	16 бар
Макс. давление на входе	8 бар
Вход насоса	R 2 1/2
Выход насоса	R 2 1/2
Допустимое давление	PN 10/16

Устр-ва управл-ия Hydro MPC-E 3 CRE 10-4

Тип управления	E
Пульт управления	CU 351

Резервуар Hydro MPC-E 3 CRE 10-4

Объем напорного бака	25 л
Диафрагменный бак	да

Другое Hydro MPC-E 3 CRE 10-4

Базисный продукт	Y
Нетто вес	274 кг
Полный вес	374 кг
Язык	RU
Типоряд	Русский
Конфигурационный файл Control MPC	95043963
Конфигурационный файл Hydro MPC	96307209

Габаритный чертеж Hydro MPC-E 3 CRE 10-4

Примечание	Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.	На данном упрощённом габаритном чертеже представлены не все компоненты.

Схема подключений Hydro MPC-E 3 CRE 10-4
