DWK.O.13.100.55.5.0D.R
Данные каталога DWK.O.13.100.55.5.0D.R
| Наименование продукции | DWK.O.13.100.55.5.0D.R |
| Производственный номер | 96922735 |
| EAN номер | 5700313725236 |
Описание DWK.O.13.100.55.5.0D.R
| DWK.O.13.100.55.5.0D.R Погружной строительный насос Насос Grundfos DWK представляет собой погружной насос для применения в системах водоотведения и дренажа. Насос используется для перекачивания: ·воды из дренажных колодцев с содержанием грязи, ·воды с содержанием песка со строительных площадок, участков экскавации грунта, туннелей и т.д. Благодаря компактной конструкции насос подходит для использования как в переносных, так и стационарных установках. Насос выполнен из чугуна, имеет вертикальный напорный канал и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C). Насос включает в себя стояк, двойное торцевое уплотнение вала и полуоткрытое рабочее колесо из высокохромистой нержавеющей стали, обеспечивающее стабильные рабочие характеристики. Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева. Насос поставляется в комплекте с сетчатым фильтром, подъемной скобой (lifting handle) и кабелем длиной 10 м. Напорное отверстие насоса оснащено патрубком для шланга. |
Основные данные DWK.O.13.100.55.5.0D.R
| Maкс. расход | 22.3 л/с |
| Миним. гидростатический напор | 2.5 м |
| Макс. гидростатический напор | 24.6 м |
| Текущий диаметр рабочего колеса | 163 мм |
| Тип рабочего колеса | ОТКРЫТОЕ |
| Максимальный размер частицы | 13 мм |
| Первичное уплотнение вала | SIC-SIC |
| Вторичное уплотнение вала | SIC-SIC |
| Макс. гидравлическое КПД | 59 % |
Изображение DWK.O.13.100.55.5.0D.R
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DWK.O.13.100.55.5.0D.R
Жидкость DWK.O.13.100.55.5.0D.R
| Диапазон температур жидкости | 0 .. 40 °C |
| Мин. pH | 4 |
Материалы DWK.O.13.100.55.5.0D.R
| Корпус насоса | Чугун |
| DIN W.-Nr. GG20 | |
| Рабочее колесо | высокохромистая нержавеющая сталь |
| DIN W.-Nr. HI-CR | |
| Электродвигатель | Чугун |
| DIN W.-Nr. GG20 |
Данные электрооборудования DWK.O.13.100.55.5.0D.R
| Количество полюсов | 2 |
| Номинальная мощность - P2 | 5.5 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Допуст.откл-е напряж | +5/-5 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 30 |
| Номинальный ток | 11.9 A |
| Расчетное значение тока от 3/4 нагрузки | 9.3 A |
| Расчетное значение тока от 1/2 нагрузки | 7.1 A |
| Cos phi - коэф-нт мощности | 0,83 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,799 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,725 |
| Номинальная скорость | 2850 об/м |
| Эффективность электродвигателя при полной нагрузке | 84,6 % |
| Эффективность двигателя при 3/4 нагрузки | 84 % |
| Эффективность электродвигателя при 1/2 нагрузки | 82,2 % |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Взрывозащищенное исполнение | нет |
| Длина кабеля | 10 м |
| Тип кабеля | TP90/TP90 |
| Размер кабеля | 4X2.5MM2+4X1MM2 |
Монтаж DWK.O.13.100.55.5.0D.R
| Максимальная температура окружающей среды | 40 °C |
| Максимальная глубина установки | 25 м |
Устр-ва управл-ия DWK.O.13.100.55.5.0D.R
| Датчик уплотнения | Y |
| Тип датчика | BI-METAL |
Другое DWK.O.13.100.55.5.0D.R
| Нетто вес | 110 кг |
Габаритный чертеж DWK.O.13.100.55.5.0D.R
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

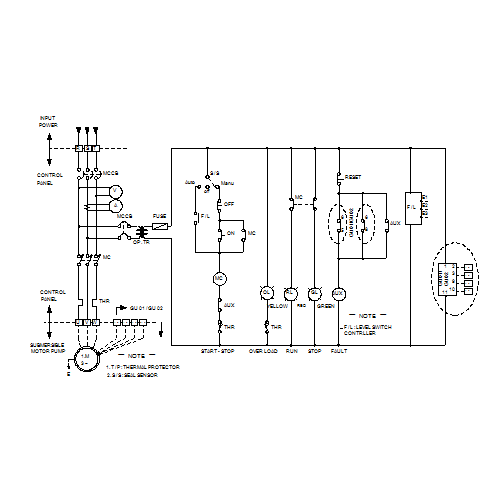

Схема подключений DWK.O.13.100.55.5.0D.R
