DW.65.27.3
Данные каталога DW.65.27.3
| Наименование продукции | DW.65.27.3 |
| Производственный номер | 96090208 |
| EAN номер | 5700395285895 |
Описание DW.65.27.3
| DW.65.27.3 Погружной грязевой насос, тип АРВ. Погружной насос для откачивания воды из шахт, туннелей, карьеров и строительных площадок с вертикальным нагнетательным патрубком и погружным 3-фазным электродвигателем класса изоляции F (155*С). Насос имеет поворотный напорный штуцер, охлаждающий кожух для обеспечения охлаждения двигателя перекачиваемой жидкостью. Подшипники качения с введенной в них на весь срок эксплуатации смазкой не требуют обслуживания. Насос имеет сдвоенную систему уплотнений. Рабочее колесо располагается между резиновыми деталями. Покрытая резиной пластина над рабочим колесом предохраняет дно масляной камеры от износа. Охлаждающий кожух защищен резиновой прокладкой. При износе диффузора откручиваются анкерные болты и осуществляется замена. Насос поставляется с сетчатым фильтром, рукояткой для переноса и кабелем длиной 20м. Насос имеет встроенный термовыключатель в обмотках статора, отключающий насос при 130*С. Корпус статора и охлаждающий кожух выполнены из алюминия в соответствии со стандартом DIN 1712:GA15:10Mg. |
Основные данные DW.65.27.3
| Maкс. расход | 16.9 л/с |
| Макс. гидростатический напор | 17.3 м |
Изображение DW.65.27.3
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DW.65.27.3
Жидкость DW.65.27.3
| Диапазон температур жидкости | 0 .. 40 °C |
Материалы DW.65.27.3
| Корпус насоса | Алюминий |
| Рабочее колесо | Хромо-никелевая сталь 550HB |
Данные электрооборудования DW.65.27.3
| Подводимая мощность - P1 | 3.4 кВт |
| P2 | 2.7 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 400 V |
| Способ запуска | прямой пуск |
| Номинальный ток | 6.2 A |
| Номинальная скорость | 2800 об/м |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Защита электродвигателя | CONTACT |
| Тепловая защита | внутрен. |
| Длина кабеля | 20 м |
| Тип кабельной вилки | NONE |
Монтаж DW.65.27.3
| Выход насоса | R 2 1/2 |
| Максимальная глубина установки | 25 м |
| Установка сухая / мокрая | S |
| Монтаж | вертикальный |
Другое DW.65.27.3
| Нетто вес | 33 кг |
Габаритный чертеж DW.65.27.3
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

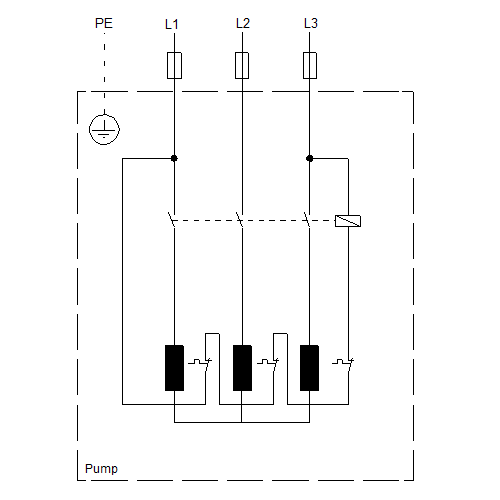

Схема подключений DW.65.27.3
