DPK.15.80.37.5.0D
Данные каталога DPK.15.80.37.5.0D
| Наименование продукции | DPK.15.80.37.5.0D |
| Производственный номер | 96884114 |
| EAN номер | 5700312720003 |
Описание DPK.15.80.37.5.0D
| DPK.15.80.37.5.0D Погружной дренажный насос Насос Grundfos DPK представляет собой погружной насос для применения в дренажных системах. Насос с полуоткрытым рабочим колесом, рассчитанным на свободный проход 15 мм, подходит для отведения больших объемов грунтовых и поверхностных вод, сточных вод при высоком напоре. Благодаря компактной конструкции насос подходит для использования как в переносных, так и стационарных установках. Насос выполнен из чугуна, имеет боковое напорное отверстие и оснащен встроенным погружным трехфазным закрытым электродвигателем, имеющим класс изоляции F (155°C). Насос имеет боковое напорное отверстие и двойное торцевое уплотнение вала. Насос готов к подключению либо автономно, либо на автоматической трубной муфте. Насос оснащен биметаллическим термодатчиком для защиты двигателя от перегрева. Насос поставляется с кабелем длиной 10 м. |
Основные данные DPK.15.80.37.5.0D
| Maкс. расход | 19 л/с |
| Миним. гидростатический напор | 2.5 м |
| Макс. гидростатический напор | 29 м |
| Текущий диаметр рабочего колеса | 160 мм |
| Тип рабочего колеса | ОТКРЫТОЕ |
| Максимальный размер частицы | 15 мм |
| Первичное уплотнение вала | SIC-SIC |
| Вторичное уплотнение вала | SIC-SIC |
| Макс. гидравлическое КПД | 56 % |
Изображение DPK.15.80.37.5.0D
| Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего. |
Кривая характеристики DPK.15.80.37.5.0D
Жидкость DPK.15.80.37.5.0D
| Диапазон температур жидкости | 0 .. 40 °C |
| Мин. pH | 4 |
Материалы DPK.15.80.37.5.0D
| Корпус насоса | Чугун |
| DIN W.-Nr. GG20 | |
| Рабочее колесо | Чугун с шаровидным графитом |
| DIN W.-Nr. GCD200 | |
| Электродвигатель | Чугун |
| DIN W.-Nr. GG20 |
Данные электрооборудования DPK.15.80.37.5.0D
| Количество полюсов | 2 |
| Максимальное потребление тока | 8.2 A |
| Номинальная мощность - P2 | 3.7 кВт |
| Промышленная частота | 50 Hz |
| Номинальное напряжение | 3 x 380-415 V |
| Допуст.откл-е напряж | +5/-5 % |
| Способ запуска | прямой пуск |
| Макс. число пусков в час | 30 |
| Номинальный ток | 8.2 A |
| Расчетное значение тока от 3/4 нагрузки | 6.5 A |
| Расчетное значение тока от 1/2 нагрузки | 5 A |
| Cos phi - коэф-нт мощности | 0,83 |
| Cos phi - коэф. мощности при 3/4 нагрузки | 0,799 |
| Cos phi - коэф. мощности при 1/2 нагрузки | 0,725 |
| Номинальная скорость | 2850 об/м |
| Эффективность электродвигателя при полной нагрузке | 82,5 % |
| Эффективность двигателя при 3/4 нагрузки | 81,9 % |
| Эффективность электродвигателя при 1/2 нагрузки | 80,2 % |
| Класс защиты (IEC 34-5) | 68 |
| Класс изоляции (IEC 85) | F |
| Взрывозащищенное исполнение | нет |
| Длина кабеля | 10 м |
| Тип кабеля | TP90/TP90 |
| Размер кабеля | 4X1.5MM2+4X1MM2 |
Монтаж DPK.15.80.37.5.0D
| Максимальная температура окружающей среды | 40 °C |
| Выход насоса | DN80 |
| Максимальная глубина установки | 25 м |
Устр-ва управл-ия DPK.15.80.37.5.0D
| Датчик уплотнения | N |
| Тип датчика | BI-METAL |
Другое DPK.15.80.37.5.0D
| Нетто вес | 60 кг |
Габаритный чертеж DPK.15.80.37.5.0D
| Примечание | Правовая оговорка |
| Внимание! Все величины даны в [мм], если не указано иное. | На данном упрощённом габаритном чертеже представлены не все компоненты. |

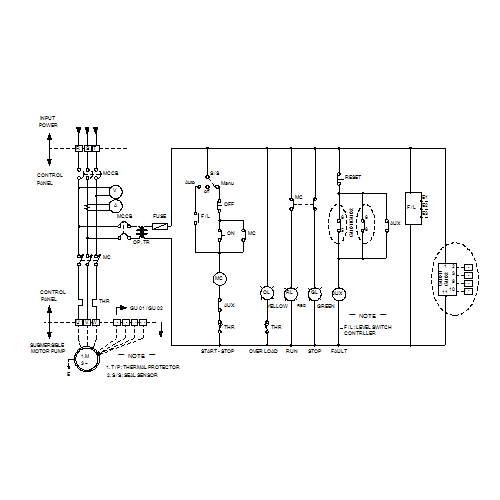

Схема подключений DPK.15.80.37.5.0D
