Насос серии DMX представляет собой объёмный мембранный дозировочный насос. Посредством системы «редуктор-эксцентрик-толкатель» мембрана механически соединяется с электродвигателем переменного тока. Объём дозирования регулируется изменением длины хода толкателя с помощью ручки регулировки хода в диапазоне 1:10. Проточная часть состоит из: - Дозирующей головки - Мембраны с тефлоновым покрытием - Шаровых клапанов
Другие характеристики: - Прочный насос с алюминиевым корпусом для промышленного применения - Конструкция, облегчающая монтаж и эксплуатацию насоса - Долговечная мембрана с тефлоновым покрытием - Оптимальная градация производительности и частоты ходов - Точность lt; ±1,5%, линейность lt;±4%
Только для насосов, сертифицированных по ATEX Дозировочный насос DMX 226 сертифицирован по руководящим принципам ATEX RL 94/9/EC для неэлектрических материалов. Исполнения двигателей EEx e и EEx d, используемые Grundfos/Alldos, сертифицированы производителями по руководящим принципам ATEX для электрических материалов. На шильдике имеется маркировка ATEX.
Основные данные DMX 460-6 B-SS/V/SS-X-E1A1A1
Макс.производительность
460 л/ч
Макс. рабочее давление
6 бар
Данные на паспортной табличке
CE
Клапан
Standard

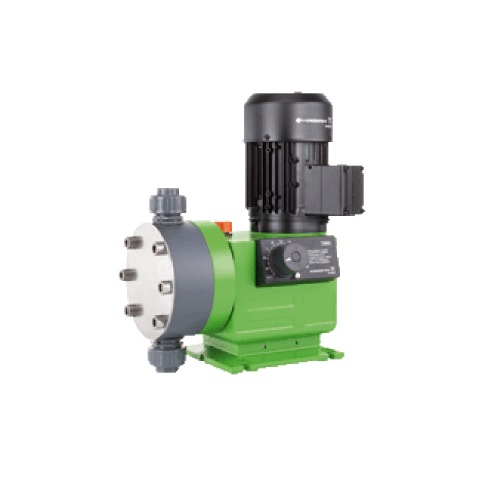

Изображение DMX 460-6 B-SS/V/SS-X-E1A1A1
Примечание к изображению: Внимание! Фотография продукта может отличаться от существующего.
Кривая характеристики DMX 460-6 B-SS/V/SS-X-E1A1A1
Материалы DMX 460-6 B-SS/V/SS-X-E1A1A1
Корпус насоса
Нержавеющая сталь, DIN 1.4401
Шарик клапана
Нержавеющая сталь, DIN 1.4401
Прокладка
FKM
Данные электрооборудования DMX 460-6 B-SS/V/SS-X-E1A1A1
Подводимая мощность - P1
370 Вт
Номинальное напряжение
3 x 230/400 V 50/60 Hz 440/480 V 60 Hz
Класс защиты (IEC 34-5)
IP 65/F
Тип кабельной вилки
No cable, no plug
Монтаж DMX 460-6 B-SS/V/SS-X-E1A1A1
Макс. рабочее давление
6 бар
Вход насоса
Threaded, Rp 3/4
Выход насоса
Threaded, Rp 3/4
Устр-ва управл-ия DMX 460-6 B-SS/V/SS-X-E1A1A1
Вариант управления
B
Регулирование длины хода
Manual stroke length adjustment knob
Панель управления
Без панели управления
Контроль уровня
Not integrated
Импульсное управление
Not integrated
Остальные входы/выходы
Not integrated
Другое DMX 460-6 B-SS/V/SS-X-E1A1A1
Серводвигатель
NO
Обнаружение утечек
NO
Grundfos Alldos PN
226-460L-10024

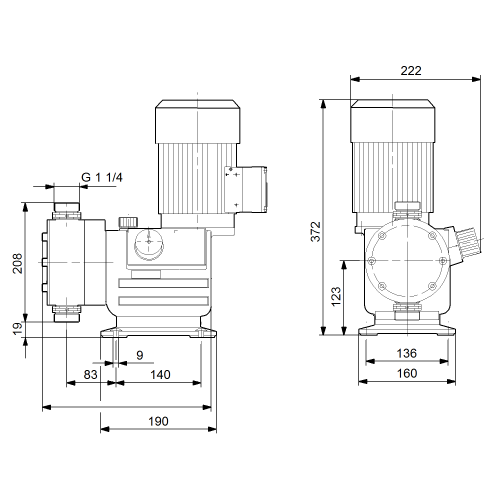

Габаритный чертеж DMX 460-6 B-SS/V/SS-X-E1A1A1
Примечание
Правовая оговорка
Внимание! Все величины даны в [мм], если не указано иное.
На данном упрощённом габаритном чертеже представлены не все компоненты.
